PCB文件 (PCB file)
PCB文件 圖
新客戶請點擊右上注冊
目錄
1 PCB文件格式
包括gerber、power、protell等格式。在一般情況下power、protell等都要轉換成gerber格式，進行工程審核
Gerber文件一般是用CAM350 專業軟件進行審核，并只能審核線寬，線距等6項數據，其他的數據都需要有經驗的工程人員根據自身的經驗判斷獲得。
用CAM350軟件審核方法：
1.客戶發來gerber壓縮包，審核人員打開文件夾，將文件的格式區分；
2.將文件夾中格式為CAD的文件（或圖紙文件）轉為gerber格式；
3.打開將文件夾中"word"文檔，知悉客戶要求和附件；
4.打開CAM軟件，導入gerber文件并查看：
a.格式是否正確；
b.信息是否全面；
c.gerber信息與文檔信息是否一致；
5.進入詳細審核階段，通過測量進行審核：
a.排層、測試內容。一層層的查看是否異常；外形框、尺寸標準是否一致；
b.審核線路層有幾層，線距有多寬等；
c.測量附件中的板厚，孔徑大小及線寬；
d.審核防焊及附件的顏色
6.文件審核完畢，進入報價階段。
2 軟件對應能打開格式的PCB文件
cam350 對應gerber文件
protel 99 可以打開后輟為:pcbddb,pcbdoc等格式的文件
padslayout可打開pads文件
三個軟件的詳細介紹：
第一，cam350 ver 9.0軟件介紹：
CAM就是把layout工程師設計出來的線路板經客戶以電腦資料的方式給線路板廠家，然后電路板廠家根據本廠里的機器設備能力和生產能力，利用CAMcam350軟件將客戶提供的資料根據本廠的生產能力修正后，為生產的各工序提供某些生產工具，以方便能生產符合客戶要求的線路板，起的就是輔助線路板生產的作用。
第二，Protel 99 SE軟件介紹：
Protel 99 SE主要由原理圖設計系統、印制電路板設計系統兩大部分組成。它是一個易于使用的具有大量元件庫的原理圖編輯器，主要用于原理圖的設計。有著功能強大的印制電路板設計編輯器，具有非常專業的交互式布線及元件布局的特點，用于印制電路板的設計并最終產生PCB文件。

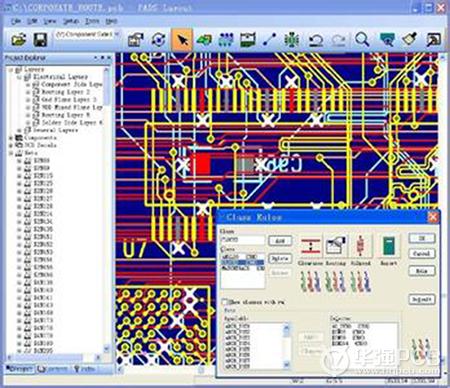

第三，PADS Layout軟件介紹：
PADSPCB主要適用于高速電路設計．軟件主要分為設計復用模塊，可制造性檢驗模塊，模擬PCB設計工具包，快速交互式手動布線器，快速交互式手動高速布線模塊，高級PCB可測試性檢驗模塊。
3 PCB文件格式總結
按其后綴區分可以分成如下幾種
1.pcb。最常見的后綴，很多PCB設計文件都是這一后綴，其中最常見的是Protel、PADS，此外還包括有ZUKEN公司的Cadstar、CR5000，Altimum的P-CAD等，后綴是pcb的gerber文件，用CAM350可以打開。
2.brd. Cadence Allegro 、Eagle.
3.max.Cadence公司另一PCB設計軟件ORCAD
4.min. ORCAD輸出的文本文件
5.pcbdoc. Protel 新版本DXP、AD6設計的
6.asc一些PCB軟件的文本格式，例如PADS、protel、P-cad 等
7.dat，.neu，.net等。 Mentor生成的netrual文件
8.cam. CAM350或者Camtastic 2000的文件
9.tgz. PCB設計文件生成的ODB++文件
10.cad. PCB設計文件生成的Gencad文件
11.還有部分格式不是采用文件的形式，是采用文件夾的方式，其中一個是centlib（中心庫），mentor expedition設計文件
目前市場上面比較常見的主要CAD設計軟件分別是PCAD，Protel，Allegro，PADS，OrCAD，AutoCAD等
4 判斷PCB文件產生來源
PowerPCB文件
使用文本打開PowerPCB文件基本上都是亂碼，在最后文本結束位置有一數字串組成
｛2FE18320-6448-11d1-A412-000000000000｝在文本的前端可以得到其版本號，如果是非二進制的文件，可以使用上面提供的CAMCAD的轉換軟件進行轉換
Portel文件
Protel軟件相對PowerPcb的文件比較好判斷，在文本開始位置都會注明其版本等信息，例如CB FILE 9 VERSION 2.70 這樣的字符字樣表示其版本為2.7版，我們可以使用Protel2.7的版本就可以講此文件打開，在使用Protel打開文件需要注意其版本號，高版本兼容低版本，但是低版本一般都不兼容比它自己高的版本。
如果在二進制文本開始注明的是PCB 4.0 Binary File等字樣，表明此文件是由Protel 99 Se的軟件產生的，對應的如果是PCB 3.0 Binary File，那可以使用Protel98等版本打開文件，針對Protel DXP 和Altium Designer 6等版本，在文本中的字符則是顯示的問PCB 5.0 Binary File，不會出現在的文件的前面部分，而是出現在文件中。
P-CAD文件
P-CAD格式的文件在文本開頭存在P-CAD 2002 PCB等字樣，其中2002就是版本號，我們可以判斷此文件可以使用P-CAD 2002打開，如果是2004，則使用2004的版本打開，和Protel一樣，高版本兼容低版本，低版本在打開高版本時候會存在某些不正確的圖形
CAM350文件
CAM350產生的PCB文件比較少，但是其文件格式比較固定，一般在開頭字符為：*STATUSB MODE CAM 等，在下面幾行一般會告訴版本號如：VERSION 8.6.2等可以判斷文件是CAM3508.6的版本
AutoCAD文件
AutoCAD的文件在文本開頭都有AC等字樣，AutoCAD版本比較多，下面就是其對應的版本與文件標注的對應關系：
AutoCAD 2000i AC1015
AutoCAD 2002 AC1015
AutoCAD 2004 AC1018
AutoCAD 2005 AC1018
AutoCAD 2006 AC1018
AutoCAD 2007 AC1021
AutoCAD 2008 AC1021
AutoCAD 2009 AC1021
AutoCAD 2010 AC1024
AutoCAD 2011 AC1024
