PCB軟件 (PCB software)

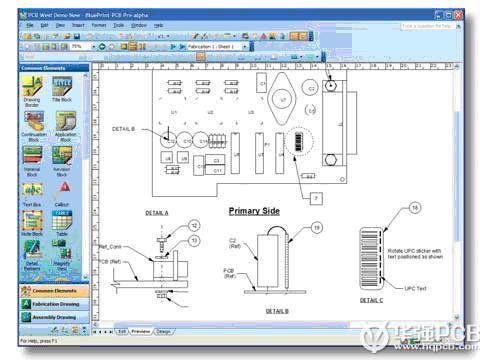

PCB軟件 圖
新客戶請點擊右上注冊
目錄
1 常用PCB軟件
1、PCB ERP軟件：paradagm
目前比較出名的有，cim-sys
2、PCB自動開料系統：目前比較好的是PCB自動開料系統5.0
3、PCB審核軟件：pcbpartner百能網
功能包括：自動審核，自動拼版，自動報價，智能搜索，同工藝Gerber搜索
4、PCB輔助軟件：CAD類型軟件。有多種軟件，如
Powerpcb / Protel：國內應用最廣泛的設計用軟件
mentor/ PADS/ Allegro/Autocad 等
5、PCB修改軟件CAM：
如Genesis2000：作站級別的軟件對CAM工程師工作開展的很大的幫助
CAM350：工程師必不可少的使用工具
C-CAM/V2000/等
6、PCB阻抗計算的軟件：Polar公司出品的Cits25/si6000/si8000
7、還有其它主流的PCB軟件，如：
Protel
OrCAD
Viewlogic
PowerPCB
Cadence PSD
MentorGraphices的Expedition PCB
Zuken CadStart
Winboard/Windraft/Ivex-SPICE
PCB Studio
TANGO等
目前在我國用得最多應屬Protel
2 Protel
Protel是PROTEL公司在20世紀80年代末推出的CAD工具，是PCB設計者的首選軟件。它較早在國內使用，普及率最高，有些高校的電路專業還專門開設Protel課程，幾乎所在的電路公司都要用到它。早期的Protel主要作為印刷板自動布線工具使用，現在普遍使用的是Protel99SE，它是個完整的全方位電路設計系統，包含了電原理圖繪制、模擬電路與數字電路混合信號仿真、多層印刷電路板設計（包含印刷電路板自動布局布線），可編程邏輯器件設計、圖表生成、電路表格生成、支持宏操作等功能，并具有Client/Server（客戶服務器體系結構，同時還兼容一些其它設計軟件的文件格式，如ORCAD、PSPICE、EXCEL等。使用多層印制線路板的自動布線，可實現高密度PCB的100%布通率。Protel軟件功能強大、界面友好、使用方便，但它最具代表性的是電路設計和PCB設計。
3 pcb抄板軟件
PCB抄板軟件，利用逆向反工程技術來提取電路板的PCB文件，然后根據pcb文件逆向生成原理圖文件，即BOM文件。從而達到完整的反向克隆出一套一模一樣的電路板。
PCB抄板價值：用最低的成本研發出最前沿的電子產品方案。
PCB抄板優勢：周期短，成本低，回報大。
PCB抄板軟件：目前大部分的PCB抄板公司都是用的免費破解版的抄板軟件。那些破解版的抄板軟件從性價比來說實用，還是存在很多抄板功能上的不足。
4 PCB軟件選擇經驗
protel，protel 99se，protel DXP，Altium，不斷升級的軟件
Cadence SPB 16.5比protel強大
BOARDSTATION只適用于UNIX系統，不是為PC機設計
Mentor EE 7.9和Cadence spb屬于同級別的PCB設計軟件，強項是拉線、飛線，人稱飛線王。
EAGLE Layout歐洲使用最廣泛的PCB設計軟件。
用的比較多的，Cadence spb和MentorEE
初學設計PCB，Cadencespb 較好，養成一個良好的設計習慣，而且能保證良好的設計質量。
5 PCB軟件設計流程六步驟
1、網表輸入
網表輸入有兩種方法，一種是使用PowerLogic的OLE PowerPCB Connection功能，選擇Send Netlist，應用OLE功能，可以隨時保持原理圖和PCB設計圖的一致，盡量減少出錯的可能。另一種方法是直接在PowerPCB中裝載網表，選擇File->Import，將PCB設計原理圖生成的網表輸入進來。
2、規則設置
如果在PCB設計原理圖設計階段就已經把PCB設計規則設置好的話，就不用再進行設置這些規則了，因為輸入網表時，設計規則已隨網表輸入進PowerPCB了。如果修改了設計規則，必須同步原理圖，保證原理圖和PCB的一致。除了設計規則和層定義外，還有一些規則需要設置，比如Pad Stacks，需要修改標準過孔的大小。如果設計者新建了一個焊盤或過孔，一定要加上Layer 25。
3、元器件布局
PCB設計網表輸入以后，所有的元器件都會放在工作區的零點，重疊在一起，下一步的工作就是把這些元器件分開，按照一些規則擺放整齊，即元器件布局。
4、布線
PCB設計布線的方式也有兩種，手工布線和自動布線。PowerPCB提供的手工布線功能十分強大，包括自動推擠、在線設計規則檢查（DRC），自動布線由Specctra的布線引擎進行，通常這兩種方法配合使用，常用的步驟是手工—自動—手工。
5、PCB抄板檢查
PCB設計檢查的項目有間距（Clearance）、連接性（Connectivity）、高速規則（High
Speed）和電源層（Plane），這些項目可以選擇Tools->Verify Design進行。如果設置了高速規則，必須檢查，否則可以跳過這一項。檢查出錯誤，必須修改布局和布線。
6、復查
復查根據“PCB檢查表”，內容包括設計規則，層定義、線寬、間距、焊盤、過孔設置；還要重點復查器件布局的合理性，電源、地線網絡的走線，高速時鐘網絡的走線與屏蔽，去耦電容的擺放和連接等。PCB設計復查不合格，那么PCB設計者要修改布局和布線，合格之后，復查者和PCB設計者分別簽字。
7、輸出
PCB設計可以輸出到打印機或輸出光繪文件。打印機可以把PCB分層打印，便于設計者和復查者檢查；光繪文件交給制板廠家，生產印制板。光繪文件的輸出十分重要，關系到這次設計的成敗，下面將著重說明輸出光繪文件的注意事項。
