鹽城PCB

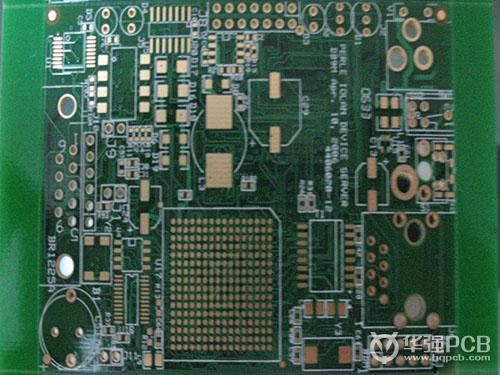

圖 鹽城PCB打樣

新客戶請點擊右上注冊

目錄

一、鹽城PCB概況

二、常見鹽城PCB生產廠家簡介

三、鹽城PCB快速打樣的報價，鹽城PCB線路板價格

四、鹽城PCB打樣注意事項

五、鹽城PCB電路板常見問題

一、鹽城PCB概況

鹽城，隸屬于江蘇省，地處中國東部沿海，江蘇省中北部，長江三角洲北翼,鹽城本市相較于蘇南PCB產業還有一定差距，但其其下轄大豐市大豐經濟開發區目前擁有蘇北首家專業電子資訊產業園，已吸引了大批國內外知名廠商落戶。預計未來幾年。鹽城PCB行業將迅速發展。

鹽城大豐將積極承接臺灣、日韓、深圳、蘇南等地線路板、半導體、電子元器件製造專案、以及產業科研、檢測機構入駐園區，建成全國有影響的電子資訊產業基地。基于區內扎實的基礎，大豐經濟開發區面向未來，希望跳脫低層次的純生產製造層面，而是以打造創新型產業新城區。新型態終端產品將驅動鹽城PCB產業朝向高精密、高設計工藝水準的發展。

二、常見鹽城PCB生產廠家簡介

鹽城市躍華電訊器材廠簡介：

鹽城市躍華電訊器材廠在20多年的生產歷史中，不斷改進工藝質量，引進先進設備，在保證產品質量的同時，縮短產品的交貨周期,可制作超精密高品質的PCB、LCD膠片底版，同時配備包括數控 鉆孔設備、電解鍍銅生產線、熱風整平機、光板通斷自動檢測儀，已形成比較全面的生產體系。

　　我廠通過20年的不斷努力，在質量管理及生產管理等方面積累了豐富的生產經驗，產品在國內同行中有較高的知名度，在中國大陸PCB市場有一定的競爭力。目前印制板月產能力，單面板14000平方米，雙面板1000平方米。

廠址：江蘇省鹽都區義豐鎮鵬程路1號

鹽城市東升電子元件廠簡介：

主要經營“單面線路板;線路板;電源變壓器;鋁基板;雙面線路板;電子變壓器;充電器線路板;鎮流器線路板;鹽城線路板;江蘇線路板;LED燈;鎮流器;雛雞料桶;料桶;方便桶;家禽飲水器;”等產品。公司尊崇“踏實、拼搏、責任的企業精神，并以誠信、共贏、開創經營理念，創造良好的企業環境，以全新的管理模式，完善的技術，周到的服務，卓越的品質為生存根本，我們始終堅持用戶至上 用心服務于客戶，堅持用自己的服務去打動客戶。

PCB打樣推薦華強PCB：

深圳華強聚豐電子科技有限公司(華強PCB）成立于2011年是深圳華強集團旗下中國頂尖樣板及小批量電路板生產商，公司定位多層精密電路板樣板及小批量為主要目標市場，自成立以來堅持以質量求生存，以速度求發展的理念。投入巨資引進先進設備，嚴格規范作業標準及進出料QC標準，保證出貨產品達到精工品質，自主開發ERP管理系統可實現在線下單、在線支付貨款、在線查詢生產進度、在線物流跟蹤、在線統計報表生產等全程無紙化作業，大大提高了工作效率，保障了每個訂單都能快速出貨，經過兩年多的發展，公司產品與服務得到市場的一致好評，公司規模得到迅速發展，樣板及小批量出貨能力達到1000款/天。精工品質，值得信賴。

三、鹽城PCB快速打樣的報價，鹽城PCB線路板價格

鹽城單面板、雙面板打樣報價：

在0.5個平方以內工程費按100元，計算公式是：（工程費100+板費長*寬*數量*0.05+菲林費長*寬*0.3（單位是CM）油墨顏色任選，不收顏色費（限綠油白字1.6 1.2 1.0 0.8 0.6 板厚，特價內按邊長算，不按面積，開槽和郵票孔不算在特價板內，其他油墨10*10以內按100元計算）

 0.5-2平方以內，工程費按120元算：計算公式是：工程費120+板費長*寬*數量*0.048+菲林費長*寬*0.3（單位是CM）兩平方以上是480元一平方+測試費或者測試架費算，沒有工程費和菲林費！

加急費24小時200,48小時100。

本報價僅供參考，具體報價請咨詢當?shù)貜S家。

四、鹽城PCB打樣注意事項

由于現階段鹽城PCB產業的欠發達，本地可供選擇的廠家并不多，選擇打樣廠家時多注重質量與價格。若不合適，以現在的物能力，在網上選擇長三角地區的優質廠家進行打樣對交期也不會有很大影響。

網上選購一定要仔細審核文件后在下單，如確定資料，廠家安排生產之后，便不能更改資料了，線路板生產中極易出現的問題（很容易產生糾紛）：以下幾點需注意：

1，孔徑問題：一般的標準線路板廠家，采用的是全自動的數控鉆孔設備，不會刻意加大很多的鉆孔補償，都是按照成品孔徑接近實際孔徑的原則，所以很多客戶在一些小樣板廠家做過后，就會產生誤導（很多時候他們直接加大0.2mm），以至于設計的時候沒有注意孔徑的問題，主要表現在，方形插接件上面，最常見的問題就是0.6mm的插針，以為只有0.6mm的直徑，孔徑按照0.8mm已經足夠，實際上，方形的元件腳，需要按照對角來測量尺寸的，所以實際有0.84mm以上，這樣我們?cè)谠O(shè)計的時候一定要大于或者等于0.85mm，切記！

2，方形槽孔或者多邊形孔、槽：如果不是有鉆孔文件產生的槽孔，一定要注意，不要將標示放到其他板層，最保險的方式就是同邊框線一樣的板層（或者采用多個鉆孔拼起來）！（例如：protel系列，keepout線定義的是邊框線，在機械層上面標注的鉆孔線，極易被忽略掉）；提供Gerber文件的時候，請確定是否產出了兩種鉆孔數據，這樣也會導致我們選其一，而漏孔，需要?jiǎng)h除不全的鉆孔數據！基本只識別同邊框線一樣的多邊形開槽，請千萬不要放多個板層上面，這個從設計上來說，也不符合簡單才是可靠的原理，自己導出Gerber的時候，也是分分鐘就漏了板層，曾經出現，客戶用了5個機械層來放置了5個不同的鉆孔。

3，solder【阻焊層】和paste【鋼網層】的用法以及產生的問題：任何時候，PCB上面不會用直接到paste層，這個是用來做鋼網的，如果設計人員不需要用這個，建議無理由關閉，基本不影響設計，但是如果提供的文件包含了這個板層，工程師有可能會同solder疊加使用，也有可能不疊加使用，這個請注意，另外paste層不會用做阻焊開窗；但是在使用solder做阻焊開窗的時候，切記：如果需要做出焊盤的效果，絕對不能單獨放置solder數據，例如：一條鍍錫的線條，只是用solder畫線，肯定不會做出需要的效果的（工程有可能會修改，但是這個是錯誤的設計，總有一天會出錯），正確的做法是：先在線路層畫線后，再用solder在線路上面畫線才可以達到設計要求！

4，過孔蓋油，過孔蓋油是一個標準的量產工業級的設計要求，廠家默認是蓋油的（不管你的文件是如何設置-Gerber除外），Gerber文件，有可能是按照文件做。所以客戶如果需要改變這個默認的要求，需要注意：過孔不需要蓋油，一定要單獨說明，Gerber文件一律按照文件生產，就是有過孔說明也無效。

5，定位孔電鍍的問題，為了便于的快速生產，樣板階段，默認的是無銅定位孔，也是按照鉆孔來做的。所以，客戶如果需要樣板也做無銅的話，需要同說明，以便修改，謝謝

6，機械孔內置焊盤的情況，很多時候，工程師在設計的時候，會用keepout線圈住一個隔離的焊盤，此時的問題就誤導了工程師判斷。按照客戶定義，有可能會保留焊盤（用keepout隔離）；也有可能會按照keepout來后鉆孔（電腦鑼銑孔）（設計理由是：焊盤只是參照或者坐標定位，無其他用途），就導致了成品有可能會出現兩種現象，一種是保留焊盤，一種是按照機械孔鉆孔，這樣就導致出錯概率50%。請?jiān)O(shè)計的時候注意，盡量控制到簡單的方式，如果只需要焊盤，請最后刪除keepout線；如果需要按照keepout線條開孔，請刪除焊盤；

7，超過工藝能力的設計問題：很多時候，客戶設計的文件，部分超過了廠家的工藝能力，但是廠家為了不影響客戶交期的情況下，可能會修改到他們的標準范圍內，例如鉆孔孔徑小了，他們修改大了，或者線寬和線距小了。這些如果可能的情況下，工程都會簡單處理，或許會導致：過孔統一蓋油或者統一開窗了；線寬或者線距太小或者太多，絲印文字偏移了等等的問題，（強烈要求各位朋友參考一下下面的工藝要求，以免被動修改問題而導致的客戶不解，但是修改后的文件，電氣功能絕對正確！）

8，多層板槽孔放置后，一定要記得內層掏銅（就是對應的位置，內層需要隔開，用信號層就不會有這個問題存在），否則100%內層短路，導致無法使用。

9，超常規設計，一定要說明一下，有時候工程人員會認為設計錯誤，直接改正；例如：噴錫的文字；焊盤上面全部或者部分加阻焊，貼片元件的部分焊盤阻焊，SMT焊盤帶通孔的，等等的問題，需要簡單說明一下，以免工程認為是設計疏忽，而修改。

10：多層線（Multilayer）是不會噴錫的：設計的時候請一定注意，看起來好像是同焊盤一樣的，實際上是不會做成焊盤的，并且會在頂層和底層都產生走線，請注意！

五、鹽城PCB電路板常見問題

1、V割是什么意思？

就是對于拼在一起的板子，邊緣線并不完全割開，只在正反面各刻開一部分，自己可用手掰開。割槽的形狀像V字，所以叫V割。

2、什么情況下應該選擇綠油覆蓋過孔？

一是美觀，二是防止焊接時容易碰到過孔造成短路。如果不選擇，噴錫可能填充過孔，這時的好處是過孔電阻變小，不易斷裂。

3、什么叫沉金？什么情況下才需要沉金？

沉金工藝之目的的是在印制線路表面上沉積顏色穩定，光亮度好，鍍層平整，可焊性良好的鎳金鍍層。基本可分為四個階段：前處理（除油，微蝕，活化、后浸），沉鎳，沉金，后處理（廢金水洗，DI水洗，烘干）。當你需要做按鍵板，或者接插口時，就可能需要沉金，沉金的板子不易生銹，接觸電阻小。

4、什么情況下才需要無鉛噴錫？無鉛噴錫好不好用？

環保單，或者外單，都需要無鉛噴錫，無鉛板焊接溫度需要稍高一點。對于平時調試，不一定需要無鉛噴錫。

5、2層板默認銅箔厚度是多少？

35um。
