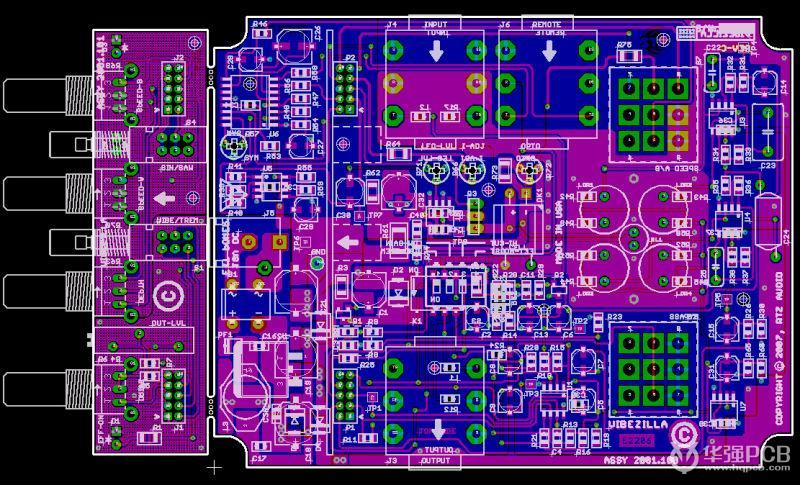

蘭州PCB 圖
新客戶請點擊右上注冊
目錄
一、蘭州PCB概況
蘭州，甘肅省省會，甘肅省的政治、文化、經濟和科教中心，蘭州高新技術產業開發區是國務院1991年批準的首批27家國家高新技術產為開發區之一。國家級蘭州經濟技術開發區創建于1993年3月，2002年3月15日經國務院正式批準為國家級經濟技術開發區，是甘肅省首家國家級經濟技術開發區。是甘肅省和蘭州市重點開發建設的外向型經濟區域。
過去十年來，全球PCB持續向亞洲尤其是中國大陸遷移，中國大陸迅速成為電子產品和PCB生產大國。中國因內需市場潛力與生產制造優勢，吸引外資紛紛進駐，促使中國大陸PCB產業在短短數年內以倍數成長，行業總產值從2000年的33.68億美元到2012年的216.36億美元，已發展成為全球最大的PCB生產國家。
據CPCA統計，2013年國內PCB行業企業數量約1,500家，主要分布在珠三角、長三角和環渤海區域。長三角和珠三角兩個地區的PCB產值占中國大陸總產值的90%左右；中西部地區PCB產能近年來也擴張較快。長三角、珠三角地區是國內電子科技產品較發達的地區，也是IT和PCB的發源地，在地域、人才、經濟環境方面享有得天獨厚的優勢，目前處于產業升級階段。PCB中低端產品逐步向內地其他地區轉移，而高端產品和高附加值產品繼續集中在長三角、珠三角地區。未來國內PCB產業很可能形成以珠三角、長三角作為高端PCB制造和設備、材料的研發基地；以長江沿岸包括重慶、四川、湖北、安徽等有世界五百強電子企業為龍頭的二小時經濟產業帶的產業格局。蘭州PCB有望在產業轉移中得到發展。
蘭州PCB
PCB(Printed Circuit Board)的中文名稱為印制電路板，又稱印刷電路板、印刷線路板，是重要的電子部件，作為電子元器件的支撐體，是電子元器件電氣連接的提供者。以絕緣板為基材，切成一定尺寸，其上至少附有一個導電圖形，并布有孔（如元件孔、緊固孔、金屬化孔等），用來代替以往裝置電子元器件的底盤，并實現電子元器件之間的相互連接。由于這種板是采用電子印刷術制作的，故被稱為“印刷”電路板。
按照線路板層數可分為單面板、雙面板、四層板、六層板以及其他多層線路板。
蘭州PCB快速打樣
PCB打樣指印制電路板在批量生產前的試產，主要應用為電子工程師在設計好電路并完成PCB Layout之后，向工廠進行小批量試產的過程。一般是工程師在產品設計未完成確認和完成測試之前，都稱之為PCB打樣。
PCB快速打樣，比如雙面板加急24小時交貨。
二、蘭州PCB快速打樣的報價，蘭州PCB線路板價格
蘭州某廠家PCB打樣/小批量報價：
快速打樣只限每個文件0.3平方米內
單面阻燃板；24小時 320~480+0.03/平方厘米
36小時 280+0.03/平方厘米
48小時 180+0.03/平方厘米
72小時 120+0.03/平方厘米
單面環氧板；24小時 320~480+0.04/平方厘米
36小時280+0.04/平方厘米
48小時 180+0.04/平方厘米
72小時 120+0.04/平方厘米
雙面板； 24小時 480+0.07/平方厘米
36小時 280+0.07/平方厘米
48小時 180+0.07/平方厘米
72小時 120+0.07/平方厘米
小批量0.07以上大批量0.055以上可根據板子工藝給相應價格
鋁基板；24小時 480+0.1/平方厘米
36小時 280+0.1/平方厘米
48小時 240+0.1/平方厘米
72小時 200+0.1/平方厘米
模具大約7.5元~10元/平方厘米
超出0.3平米的仍然需要加急計算方式是（實際總面積/0.3*相應時間段加急費用比如面積總和0.89平方米做24小時的加急費用計算：0.89/0.3*480=1424元板費：0.89*800=712合計712+1424=2136元 36H~~72H以此類推）；雜色、電金、沉金（延長交期2天）、鍍鎳各加50元/款。
1.0~1.2厚鋁基板批量最低單價0.07元/平方厘米.
1.6厚鋁基板批量最低單價0.08元/平方厘米
2.0厚鋁基板批量最低單價0.1元/平方厘米
混批
[3000]元以上起批或者[1000]PCS以上起批
一、0.3平方米至1.0平方米內0.07元/平方厘米5天交貨；
二、1.0平方米至3.0平方米內0.065元/平方厘米7天交貨；
三、3.0平方米至5.0平方米內0.06元/平方厘米10天交貨；
四、5.0平方米以上須開測試架（測試架費用測試點數*1.2元 800元起收）。
五、單面板3平方米以下0.04元/平方厘米
3平方米以上0.035元/平方厘米
注意：測試點=線路板上的孔數量+貼片焊盤數量
四層板：1200）+0.12/平方厘米（看資料給價格）
六層板：2000）+0.18/平方厘米
八層板：2800）+0.20/平方厘米
線路板抄板費計算方式：
單面板：1.5元/平方厘米 150元起做
雙面板：2.5元/平方厘米 200元起做
孔徑0.5mm線距0.25mm以上
1.6厚鋁基板批量最低單價0.08元/平方厘米
2.0厚鋁基板批量最低單價0.1元/平方厘米
三、推薦蘭州PCB生產廠家
1、蘭州新大陸科技發展有限責任公司于1997年7月10日在西津西路２７４號注冊成立,公司成立之初主要經營電子及計算機軟硬件應用開發研究，薄膜開關面板及相關技術產品研制生產、電腦、辦公自動化設備、耗材、電子原器件、電路板、絲印設備、材料，零售；儀器儀表和設備維修，注冊員工人數為5人，注冊資本30萬元人民幣。
2、蘭州中興印制電路有限公司主要經營：單雙石印制板,各種PVC,機械加工等產品。公司尊崇“踏實、拼搏、責任”的企業精神，并以誠信、共贏、開創經營理念，創造良好的企業環境，以全新的管理模式，完善的技術，周到的服務，卓越的品質為生存根本，我們始終堅持用戶至上 用心服務于客戶，堅持用自己的服務去打動客戶。
3、PCB快速打樣推薦：華強PCB
深圳華強聚豐電子科技有限公司(華強PCB）成立于2011年，是深圳華強集團旗下中國頂尖樣板及小批量電路板生產商，公司定位2－16層精密電路板樣板及小批量為主要目標市場，自主開發ERP管理系統可實現在線下單、在線支付貨款、在線查詢生產進度、在線物流跟蹤、在線統計報表生產等全程無紙化作業，大大提高了工作效率，保障了每個訂單都能快速出貨，樣板及小批量出貨能力達到1000款/天。
四、蘭州PCB打樣注意事項
（一）檢查用戶的文件
用戶拿來的文件，首先要進行例行的檢查：
1，檢查磁盤文件是否完好；
2，檢查該文件是否帶有病毒，有病毒則必須先殺病毒；
3，如果是Gerber文件，則檢查有無D碼表或內含D碼。
（二）檢查設計是否符合本廠的工藝水平
1，檢查客戶文件中設計的各種間距是否符合本廠工藝：線與線之間的間距`線與焊盤之間的間距`焊盤與焊盤之間的間距。以上各種間距應大于本廠生產工藝所能達到的最小間距。
2，檢查導線的寬度，要求導線的寬度應大于本廠生產工藝所能達到的最小
線寬。
3，檢查導通孔大小，以保證本廠生產工藝的最小孔徑。
4，檢查焊盤大小與其內部孔徑，以保證鉆孔后的焊盤邊緣有一定的寬度。
（三）確定工藝要求
根據用戶要求確定各種工藝參數。
工藝要求：
1，后序工藝的不同要求，確定光繪底片（俗稱菲林）是否鏡像。底片鏡像的原則：藥膜面（即，乳膠面）貼藥膜面，以減小誤差。底片鏡像的決定因素：工藝。如果是網印工藝或干膜工藝，則以底片藥膜面貼基板銅表面為準。如果是用重氮片曝光，由于重氮片拷貝時鏡像，所以其鏡像應為底片藥膜面不貼基板銅表面。如果光繪時為單元底片，而不是在光繪底片上拼版，則需多加一次鏡像。
2，確定阻焊擴大的參數。
確定原則:
①大不能露出焊盤旁邊的導線。
②小不能蓋住焊盤。
由于操作時的誤差，阻焊圖對線路可能產生偏差。如果阻焊太小，偏差的結果可能使焊盤邊緣被掩蓋。因此要求阻焊應大些。但如果阻焊擴大太多，由于偏差的影響可能露出旁邊的導線。
由以上要求可知，阻焊擴大的決定因素為：
①本廠阻焊工藝位置的偏差值，阻焊圖形的偏差值。
由于各種工藝所造成的偏差不一樣，所以對應各種工藝的阻焊擴大值也
不同。偏差大的阻焊擴大值應選得大些。
②板子導線密度大，焊盤與導線之間的間距小，阻焊擴大值應選小些；板
子導線密度小，阻焊擴大值可選得大些。
3，根據板子上是否有印制插頭（俗稱金手指）以確定是否要加工藝線。
4，根據電鍍工藝要求確定是否要加電鍍用的導電邊框。
5，根據熱風整平（俗稱噴錫）工藝的要求確定是否要加導電工藝線。
6，根據鉆孔工藝確定是否要加焊盤中心孔。
7，根據后序工藝確定是否要加工藝定位孔。
8，根據板子外型確定是否要加外形角線。
9，當用戶高精度板子要求線寬精度很高時，要根據本廠生產水平，確定是否進行線寬校正，以調整側蝕的影響。
（四）CAD文件轉換為Gerber文件
為了在CAM工序進行統一管理，應該將所有的CAD文件轉換為光繪機標準格式Gerber及相當的D碼表。
在轉換過程中，應注意所要求的工藝參數，因為有些要求是要在轉換中完成的。
現在通用的各種CAD軟件中，除了SmartWork和Tango軟件外，都可以轉換為Gerber,以上兩種軟件也可以通過工具軟件先轉為Protel格式，再轉Gerber.
（五）CAM處理
根據所定工藝進行各種工藝處理。
特別需要注意：用戶文件中是否有哪些地方間距過小，必須作出相應的處理
（六）光繪輸出
經CAM處理完畢后的文件，就可以光繪輸出。
拼版的工作可以在CAM中進行，也可在輸出時進行。
好的光繪系統具有一定的CAM功能，有些工藝處理是必須在光繪機上進行的，例如線寬較正。
（七）暗房處理
光繪的底片，需經顯影，定影處理方可供后續工序使用。暗房處理時，要嚴格控制以下環節：
顯影的時間：影響生產底版的光密度(俗稱黑度)和反差。時間短，光密度和反差均不夠；時間過長，灰霧加重。
定影的時間：定影時間不夠，則生產底版底色不夠透明。
不洗的時間:如水洗時間不夠，生產底版易變黃。
特別注意：不要劃傷底片藥膜。
五、蘭州PCB電路板常見問題
1、甘肅蘭州有線路板廠嗎
蘭州華光磁電有限公司坐落于中國甘肅蘭州市蘭州市紅星巷166號,主經產品：電子元器件、印刷線路板(PCB)、剛性線路板.
2、誰知道在甘肅天水市有PCB線路板廠嗎？
天水華邦電子電器有限公司,天水華天科技股份有限公司
3、pcb板制作費用怎樣計算？
收菲林費和工程費很正常。如果你是大批量這些都可以免費，但是如果你單小只有幾百塊的或者只有樣品 肯定要收這些費用的。
因為做一個雙面資料一般都是2個小時，如果是雙面就更多時間。菲林也是按面積來計費的。如果你非要按單價*PCS來算的話。可能還不夠別人的生產成本
菲林費用，工程費費用其實都是包含在制作成本里面的，談好單價以后就無需再付這些費用，用多少菲林，用多少人力那是他們自家的事，你只需要按照PCS數*單價付費就可以了。
