北京PCB

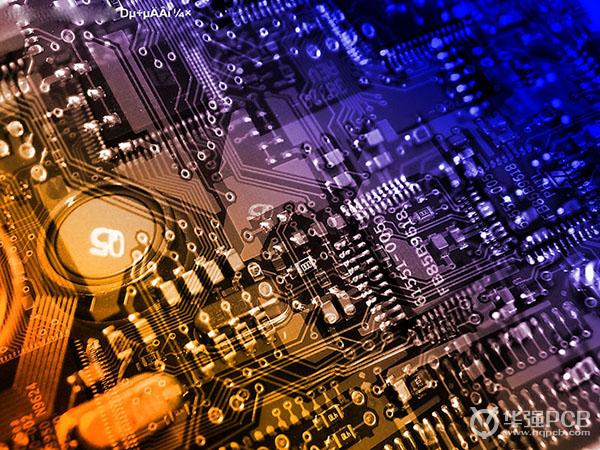

圖 北京PCB打樣

新客戶請點擊右上注冊

目錄
一、北京PCB概況
二、常見北京PCB生產廠家列表
三、北京PCB快速打樣的報價，北京PCB線路板價格
四、推薦北京PCB生產廠家
五、北京PCB打樣注意事項
六、北京PCB電路板常見問題

一 ?、北京PCB概況

PCB（Printed Circuit Board），中文名稱為印制電路板，又稱印刷電路板、印刷線路板，是重要的電子部件，是電子元器件的支撐體，是電子元器件電氣連接的提供者。根據電路層數可分為單面板、雙面板和多層板。常見的多層板一般為4層板或6層板，復雜的多層板可達十幾層。產業轉移成就中國PCB產業大國，最重要的動力來源于成本和應用產業鏈兩方面。在成本優勢方面，中國在勞動力、土地、水電、資源和政策等方面具有巨大的優勢；下游產業在中國的蓬勃發展，全球整機制造轉移中國，提供了巨大的市場需求空間。中國由于下游產業的集中及勞動力、土地成本相對較低，成為發展勢頭最為強勁的區域。

中國印制電路板業在內銷增長和全球產能持續轉移的形勢下，將步入高速成長期。我國各類電子產品和LED等的興起都對印制電路板行業產生強大的推動作用，未來五年中國印制電路板行業仍將保持快速增長。2014-2019年中國內地的PCB產業有很大的發展前景。PCB行業由于受成本和下游產業轉移的影響，正逐漸轉移到中國，在世界范圍內中國是最具成長性的PCB市場。預測2016年中國大陸PCB產值為331億美元，約占全球720億美元的46%，繼續保持第一。

從統計的角度來看，中國PCB行業目前十分繁榮，但實際上遇到較多的困難，北京PCB也是如此。一方面，發達國家產業的轉移造就繁榮，水平提升；另一面，到達階段頂點之后，發展帶來的問題顯現，制約前進的空間，勞動力、水電、環境等資本不再廉價。

二、常見北京PCB生產廠家列表

   揖斐電電子（北京）有限公司
   北京隆科智和電路板有限公司
   北京楚天鷹科技有限公司
   北京凱勝電子科技有限公司
   普林億兆電路板有限公司
   北京雙全電路板加工有限公司
   北京天拓文儀科技有限公司
   北京凱迪思電子有限公司
   北京捷誠新創電子科技有限公司


三、北京PCB快速打樣的報價，北京PCB線路板價格

單面板、雙面板打樣最低收費150元/種（不含稅、不含運費）

工藝：噴錫板   厚度：1.6mm   阻焊：綠色

交貨期：5-7天發貨！

全部飛針測試

〖批量報價〗

單面板:0.048元/c㎡(2平方米以上)

雙面板:0.068元/c㎡(2平方米以上)

四層板 六層板 八層板 等等

注：特殊工藝、特殊要求、軍工產品等根據具體情況計價，此報價為常規報價，并非所有板“一口價”，價格決定于PCB精度的高低

北京PCB快速打樣的報價：在網站上自己計算價格。如頁面底部所示。

北京PCB線路板價格
報價流程：郵件發送文件到公司郵箱、報價、簽訂合同

四、推薦北京PCB生產廠家

在南六環有三家：一家叫揖裴電，大型高端線路板生產商，一家叫凱迪思，中型線路板廠商，另一家叫普林拓展，小的，專做小批量和樣品，

1、揖斐電電子（北京）有限公司

日本揖斐電株式會社(IBIDEN)是全球最大的印制電路板開發和生產的專業廠家之一,其獨自研制開發和生產的產品如CPU用半導體封裝板,多層高密度移動電話用電路板等的技術水準和加工工藝均處于世界領先地位,贏得了全球各大用戶的普遍贊譽。2000年12月IBIDEN在北京經濟技術開發區星網工業園注冊成立了揖斐電電子（北京）有限公司。現已投資額達到7000萬美元，員工人數1204人。公司作為由北京市政府認定的高新技術企業專門從事移動電話用多層高密度印制電路板的生產。

公司地址位于北京市南四環以外兩公里外的北京經濟技術開發區星網工業園內，比鄰京津唐高速公路交通四通八達,距天安門廣場僅16.5公里；區內空氣清新，景色蔥蘢綠色掩映（綠化率高達40%）。廠區占地3萬7千5百平方米，與鴻喜長新國際高爾夫球場隔道相望。

揖斐電電子（北京）有限公司是一家生產移動通訊用印制線路板的專業廠家，從事印制線路板的制造、設計、開發以及生產高性能微小導孔和微細線路的多層線路板。這種多層線路板作為搭載在近年來日趨小型化、性能多樣化信息技術產品上的新一代印刷線路板而受到廣泛的關注。其主要用于數字移動電話主板的電子產品上。

2、北京凱迪思電子有限公司

自1995年12月本公司成立以來，以短交期、高品質為目標，為客戶提供滿意的PCB制造服務，使凱迪思電子公司成長為能為客戶提供PCB完整解決方案和全系列產品的專業公司。

現在，凱迪思的產能達 12,000M2/月，具有樣板、批量板同線生產的能力，樣板最短生產周期僅1天，批量板7天 開始供貨。產品涵蓋單、雙面和多層（4-12層）全系列PCB產品，如環保板、鋁基板、高頻板、BGA板、盲孔埋孔板等。公司通過了TS16949、ISO9001、ISO14001認證、UL認證、RoHs認證及SONY公司的綠色產品認證。

3、北京普林拓展科技有限公司

為用戶提供PCB快速多品種小批量解決方案。致力于快速高密度多層板、特種板的市場推廣。北京工廠位于大興區多媒體產業園龍海工業區龍江路8號（工廠名稱：北京佳萌天成科技電子有限公司）。占地30畝，廠房面積6000平米，員工300人左右，年生產能力90000平米。公司先后獲得挪威船級社（DNV)ISO-9002認證及美國保險商實驗室UL安全認證，是美國IPC協會會員，中國印制電路協會CPCA會員。產品質量符合美國電子電路互聯與封裝協會（IPC)標準和美國軍用標準（MIL)。　　　　　　　　　　　　　　　　　　　　　　　　

公司從美國、意大利、日本、中國、香港、臺灣等國家地區引進先進的濕法水平線和測試設備，極大的提升了生產制造測試能力，采用最適合快板加工的世界上技術領先的干膜掩孔工藝，日交付訂單300個品種批次，雙層板、四、六層最快24小時交貨，最高加工層數可達30層。產品包括：高密度多層板、埋盲孔多層板、特性阻抗控制板、高頻板、Rogers+FR-4混合介質層壓多層板、高TG板（TG280℃)、鋁基、銅基板、柔性電路板、剛柔結合電路板，廣泛應用于通訊、工業自動化、IT、醫療、汽車電子等高科技領域及航空航天、國防軍工科研單位。

4、深圳有很多從事PCB樣品打樣的公司，推薦華強PCB。價格透明，一條龍服務，質量品質有保障，業內領先。
公司介紹：深圳華強聚豐電子科技有限公司(華強PCB）成立于2011年是深圳華強集團旗下中國頂尖樣板及小批量電路板生產商，公司定位2－16層精密電路板樣板及小批量為主要目標市場，自成立以來堅持以質量求生存，以速度求發展的理念。投入巨資引進先進設備，嚴格規范作業標準及進出料QC標準，保證出貨產品達到精工品質，自主開發ERP管理系統可實現在線下單、在線支付貨款、在線查詢生產進度、在線物流跟蹤、在線統計報表生產等全程無紙化作業，大大提高了工作效率，保障了每個訂單都能快速出貨，經過兩年多的發展，公司產品與服務得到市場的一致好評，公司規模得到迅速發展，樣板及小批量出貨能力達到1000款/天，產品被廣泛使用在通信，醫療器械，工控產品，航空，軍工產品，測試儀器，汽車，計算機周邊產品，電子消費品以及大專院校等科技領域。

五、北京PCB打樣注意事項

目前北京市場中，普通的線路板(FR4 1.6、噴錫、單雙層pcb)等常規的pcb打樣都在100元左右。一些打樣價位甚至低于100元。主要是因為價格便宜。 難道低價pcb打樣真的是“物美價廉”？快速低價廠家進入了電路板打樣場然而以次充好、不具備實力的從業者紛紛混跡于市場，攪花了消費者眼睛。廣告滿天飛。

然而pcb生產工序相當多，一塊完整的pcb板需要經過(開料、鉆孔、沉銅、圖形轉移、電鍍、蝕板、防焊、噴錫、成型)等10幾種工序完成，某一環節稍有不慎,pcb返修率是相當高的、交期不能保證。據介紹，低價電路板打樣往出現交期不準、板子質量各種各樣的問題。有些拿到的產品做工粗糙，字符不清、短路問題。而電路板打樣需求者在選擇時，因無法確定哪家生產的板子好，交期準，很難判斷合作者好電路板打樣質量不高、以次充好等現象的在，和行業缺標準、少技術分不開。”

PCB打樣當下是市場很大，但是價格也不明確，每個廠家有自己的價格。生產工藝也是各自如自己的。標準也有很多套。消費者更需要謹慎。

在這種混亂市場的大背景下，如何才能選擇到一家好的北京PCB打樣廠家呢？
選擇到一家好的北京PCB打樣廠家無非注意以下三點：

一、交貨速度，相信大部分朋友還是不喜歡漫長的等待的吧，每天都得問問明天能發貨嗎，奸商回復都是想都不想肯定都是能發，結果就是說好的3天發貨硬生生給你拖到十幾天，從希望到絕望的等待足以讓人崩潰。

二、質量保證：相比于交貨速度，我們肯定更關心質量問題，速度慢咱忍了，交過來的東西各種絲印粗糙、覆銅缺失、焊盤脫焊...簡直防不勝防啊。

三、價格公道：便宜沒好貨，好貨不便宜？也不一定，但是20塊錢你就想去買勞斯萊斯，大兄弟這就是你的不對了吧。現在網上很多打樣公司都有在線計價器。價格透明，多看幾家，貨比三家不吃虧。


能保證這三點的打樣廠家基本就可以進行合作了。深圳華強PCB打樣是一家專業從事PCB打樣的，這三點都能滿足，有需要的朋友可以前來考察。

其次，選擇好PCB打樣廠家之后，再把PCB資料發給廠家之前應注意反復檢查自己的設計，否則設計有問題打出來的板子也只能成為廢料，費時更費力。經常出現的問題總結如下：

1 、PCB缺少工藝邊或工藝邊設計不合理，導致設備無法貼裝。

2 、PCB缺少定位孔，定位孔位置不正確，設備不能準確、牢固的定位

3 、螺絲孔金屬化，焊盤設計不合理。

4 、PCB焊盤尺寸設計錯誤。

5、 焊盤上有過孔或焊盤與過孔距離太近。

6 、缺少Mark點，Mark點設計不規范，造成機器識別困難。

7、 測試點過小，測試點放在元件下面或距離元件太近。

8 、絲印或阻焊在焊盤、測試點上，位號或極性標志缺失，位號顛倒，字符過大或過小等。

9 、元件之間的距離放置不規范，可維修性差。

10、 IC焊盤設計不規范。

以及設計常見問題如下：
      （1）避免在PCB邊緣安排重要的信號線，如時鐘和復位信號等。
      （2）機殼地線與信號線間隔至少為4毫米；保持機殼地線的長寬比小于5:1以減少電感效應。
      （3）已確定位置的器件和線用LOCK功能將其鎖定，使之以后不被誤動。
      （4）導線的寬度最小不宜小于0.2mm（8mil），在高密度高精度的印制線路中，導線寬度和間距一般可取12mil。
      （5）在DIP封裝的IC腳間走線，可應用10－10與12－12原則，即當兩腳間通過2根線時，焊盤直徑可設為50mil、線寬與線距都為10mil，當兩腳間只通過1根線時，焊盤直徑可設為64mil、線寬與線距都為12mil。
      （6）當焊盤直徑為1.5mm時，為了增加焊盤抗剝強度，可采用長不小于1.5mm，寬為1.5mm和長圓形焊盤。
      （7）設計遇到焊盤連接的走線較細時，要將焊盤與走線之間的連接設計成水滴狀，這樣焊盤不容易起皮，走線與焊盤不易斷開。
      （8）大面積敷銅設計時敷銅上應有開窗口，加散熱孔，并將開窗口設計成網狀。
      （9）盡可能縮短高頻元器件之間的連線，減少它們的分布參數和相互間的電磁干擾。易受干擾的元器件不能相互挨得太近，輸入和輸出元件應盡量遠離。

六、北京PCB電路板常見問題

問：請問誰知道北京有PCB電路板廠？能不能告訴我詳細地址和名字？
答：大興有三家，一家叫揖斐電，大型的，專供諾基亞板。一家叫凱迪思，中型，中小批量。另一家叫佳萌天成，小型，專做樣品及小批量，三家都在南六環段，可上網查詢具體地址。
以下黃頁查詢到的北京PCB廠家匯總：
北京市遠東德力電子有限公司　
欣豐卓群科技(北京)有限公司　
北京天元多層電子有限公司　
北京興中揚電子電路有限公司　
北京愛迪倫多層電路板有限公司　
北京京獅電路板有限公司
北京艾頓多層電路板有限公司　
揖斐電電子(北京)有限公司　
北京佳萌天成電子有限公司　
北京正紅精密電路有限公司　
北京普林拓展科技有限公司
北京東威爾電子技術有限責任公司　
北京怡暢發電子有限公司　
北京凱迪思電子有限公司
北京匯博易科技有限公司　
北京桑杰電子科技有限公司

問：北京哪里可以做，PCB制板，電路板加工的？
答：西四一條街，海淀黃莊幾個電子市場：中發、知春、玉海園都有。比較以后選擇。

問：現在北京pcb電路板制作的價格是多少？
答：批量的。單面板:0.048元/c㎡(2平方米以上)；雙面板:0.068元/c㎡(2平方米以上)，詳見各PCB公司具體報價。

問：北京哪里能買到要大塊整張的PCB板？
答：中關村，中發電子大廈，知春電子大廈(在海淀黃莊北下車)，西四也有。

問：北京最有實力的PCB設計公司
答：北京最有實力的PCB設計公司要算北京得美雅電子有限公司和北京得門，和深圳龍人、深圳龍芯等多家公司組成全國最強大的PCB設計連鎖公司。

問：北京中關村哪有賣做電路板檢測工裝用的探針？
答：知春電子城、中發都有，注意小配件柜臺，比如：接插件、開關、按鈕、顯示燈、小五金件。

附錄：北京PCB打樣樣板系列

北京無鉛PCB線路板打樣：醫療設備PCB板 手機PCB板  無鉛PCB板
北京雙面覆銅板PCB線路板打樣：噴錫PCB板  雙面覆銅板PCB板
北京金手指PCB線路板打樣：金手指PCB線路板
北京噴錫PCB線路板打樣：噴錫PCB板  雙面覆銅板PCB板
北京四層PCB線路板打樣： 工業設備PCB板  盲埋孔PCB板 手機PCB板 沉金PCB板
北京加急PCB線路板打樣：噴錫PCB板  雙面覆銅板PCB板
北京多層精密PCB線路板打樣：汽車PCB板  高頻PCB板   盲埋孔PCB板   沉金PCB板
北京盲埋孔PCB線路板打樣：盲埋孔PCB板  鍍金PCB板  雙面覆銅板PCB板
北京鍍金PCB線路板打樣：汽車PCB板  工業設備PCB板  鍍金PCB板  醫療設備PCB板
北京沉金PCB線路板打樣：工業設備PCB板  手機PCB板 金手指PCB板    沉金PCB板
其他系列PCB線路板打樣
