利用多Part方式繪制復雜的元件。

集成電路是越來越復雜，IC的pin也是越來越多。你準備像下面一樣來繪制這個128pin的IC嗎；

似乎128pin的IC繪制后看起來還不那么眼花，那么320pin的，更多pin 的呢。

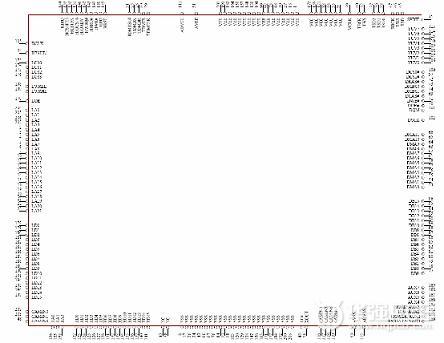

看看下面這個 BGA，如果你用一個部分就把這個IC的原理圖元件封裝繪制完畢，我想即使你愿意有耐心畫出來 也沒有人愿意有耐心去看。而且這樣復雜的元件封裝在繪制原理圖的時候會帶給你無窮的后患。

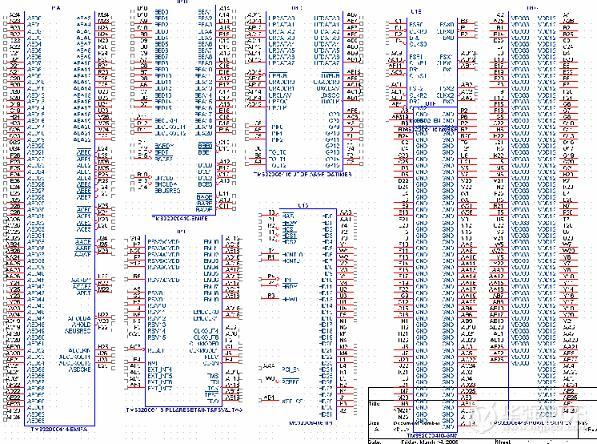

不要小看這個BGA，下面是我用了 A—H共7 個PART來繪制后 放在同一頁面上的效果（一頁根本就僅僅這個BGA都放不下了）

因此可以毫不夸張的說，如果不用多PART（部分）方式繪制元件，不用多PAGE(頁面)方式繪制DSN（原理圖設計），根本就繪制不了復雜的原理圖。而實際上，我上面選取的這個例子，BGA一共6顆，超過150pin的元件一共8 顆，超過300pin的元件一共4 顆。呵呵這個原理圖一共有26-page 才完成。―――這個不是我的作品。

講了這么多廢話，下面開始言歸正傳。元件封裝的制作已經在前面的章節中說明了。不過多說明

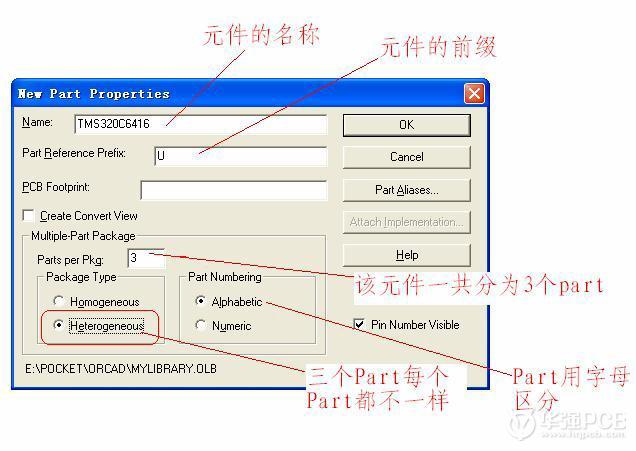

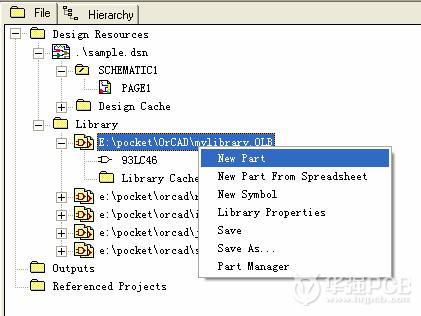

為第一個Part（A-part）添加pin

（由于該IC有超過300個pin 我只寫少數幾個pin做為代表）

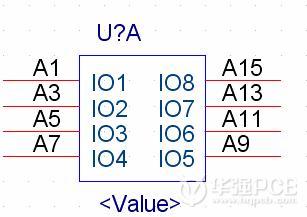

第一個Part（A－Part繪制完畢），進入第二個Part進行繪制

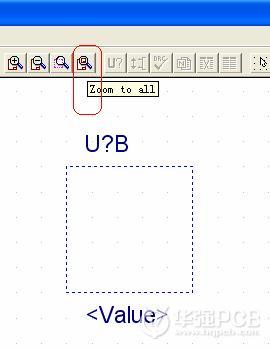

如果到第二個Part后看不到東西，就按一下 Zoom to All

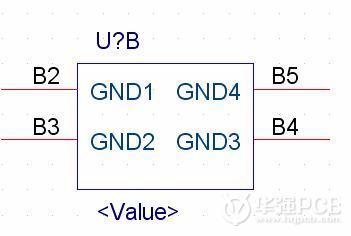

完成B－Part

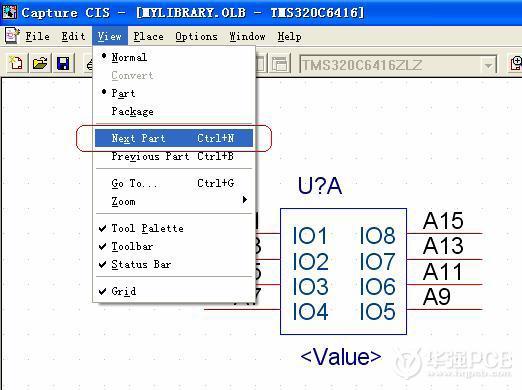

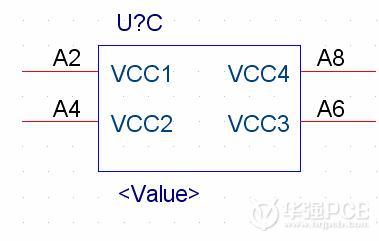

按Ctrl＋N 繼續完成C－Part

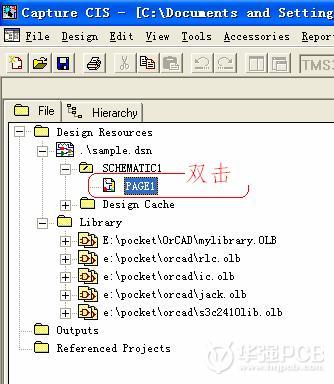

用多 Part 元件來設計原理圖，進入DSN的page頁面

按鍵盤上的 P 增加 元件

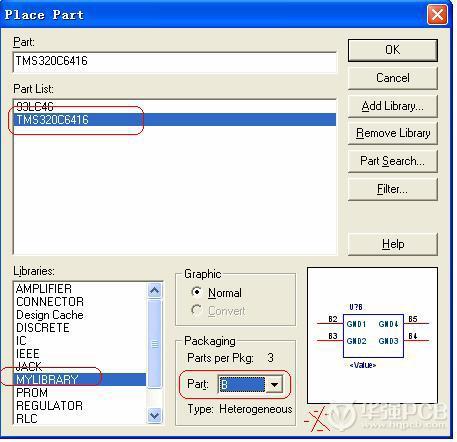

繼續 按 鍵盤上的 P，增加，注意選擇 Part ――B

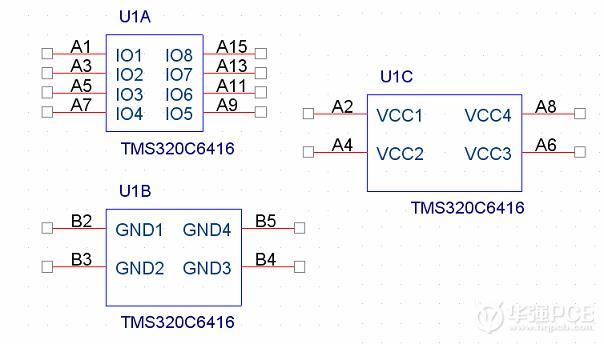

U1 的三個PART –A， B， C 全部放在了繪圖頁面上可以開始正常的布線了。

注意這三個Part的元件編號一定要一樣（這里全部是U1），在必要的時候可能需要手動的修改這個元件的編號以達到編號一致。千萬不要搞成了U1A, U2B, U3C。
