功能作用：在原 PCB文件缺失或者損壞的情況下，我們可以利用存在的GERBER/ODB++文件反向生成PCB文件來彌補損失！

功能步驟： （以 AD9 安裝文件下現有的GERBER文件反向生成PCB為例，以下所需的文件用戶都可以用PCB文件生成！）

1、在 AD9 中新建一個CAM文件。


2、通過AD9的File/Import導入其他軟件輸出的Gerber 文件。利用4 Port Serial Interface的例子。


它在Program Files\Altium Designer 9\ Examples\Tutorials\CAMtastic Imports &Exports\Gerbers 中可以找到。我們在CAMtastic編輯器菜單

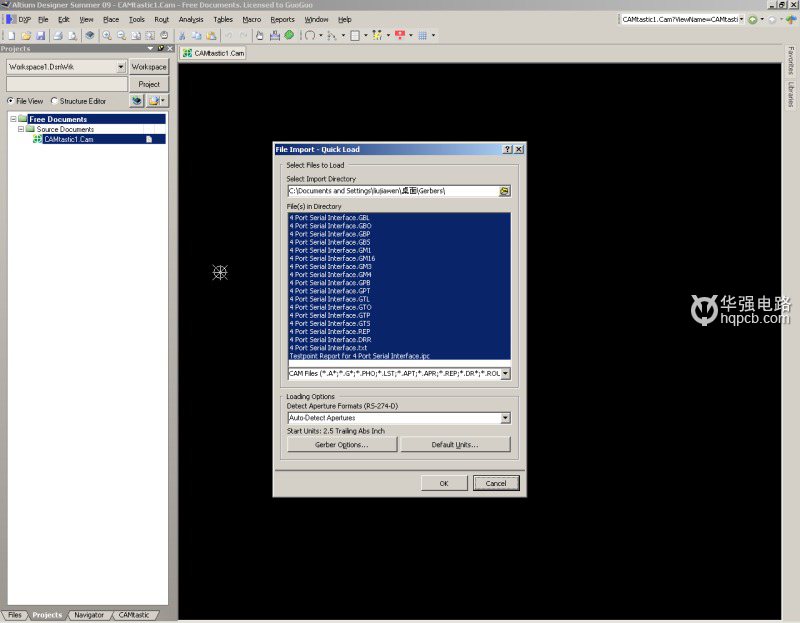

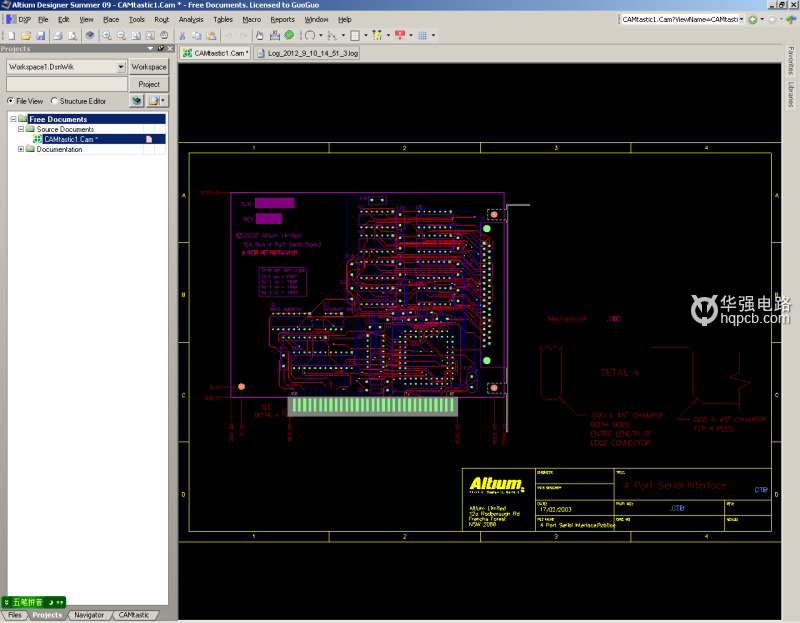

上選擇File\Import\QuickLoad，會彈出如下頁面，我們選擇上述路徑。然后點擊“OK”。CAMtastic編輯器就會自動載入并顯示各個成的CAM數

據。隨后會有“Import Drill Date”對話框彈出來，我們選擇“OK”后，會彈出一個“.log”后綴名的報告文件。如果導入過程中有文件錯誤，會顯示

在這個文件中，方便我們查找。

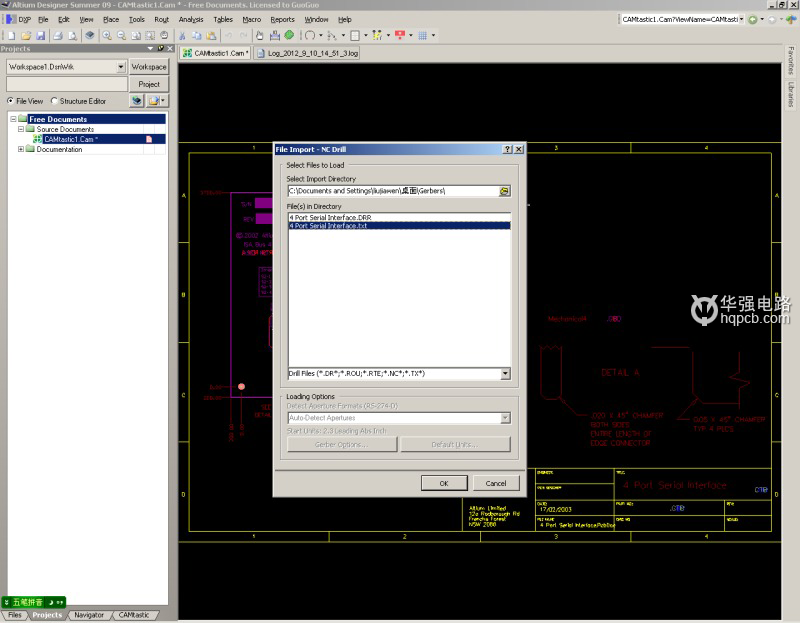

3、通過AD 的File/Import 導入其他軟件輸出的NC Drill 文件和網 表 文件。（如果是利用ODB++文件，可以省略此步驟）

NC Drill 文件在Program Files\Altium Designer 9\ Examples\Tutorials\CAMtastic Imports & Exports\目錄中，它的名字是“4 Port Serial Interface.txt ”。

網表文件在Program Files\AD9\Examples\Tutorials\CAMtastic Imports &

Exports\Gerbers\ 導入方法和導入NC Drill一樣

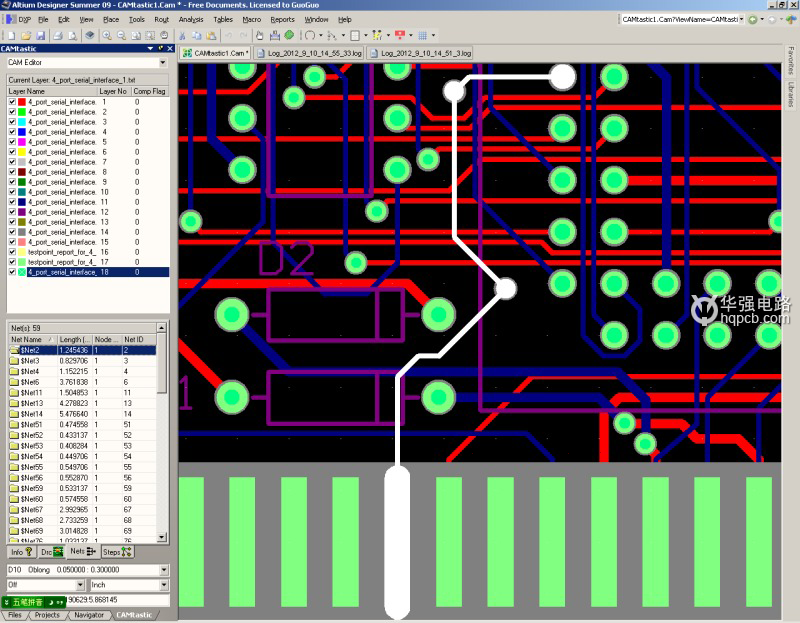

4、使用Tool/Netlist/Extract 提取導入的Gerber 的網絡（將相連的Track 視為同一網絡，網絡名隨機生成）。如果不導入網表將不能夠對網

絡重命名，生成的PCB文件網絡名混亂！我 們 可 以 選 擇 Tools\Netlist\Extrast 從CAM 數據中提取出網絡表。


如果正確導入了電氣網絡表，我們可以選擇Tools\Netlist\Rename Nets來更改網絡的名字。

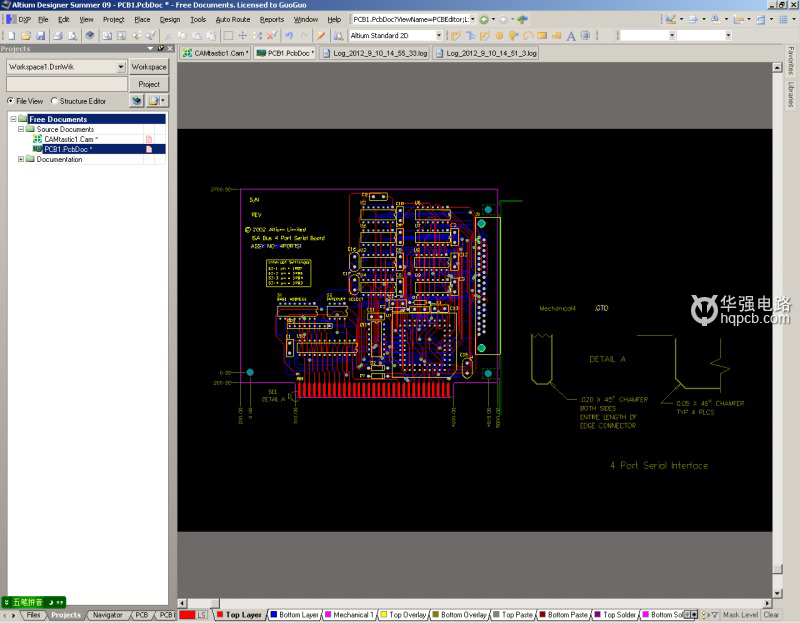

5、通過File/Export/Export to PCB，將CAM文件導出到PCB。至此基本完成了導入功能，但是所有的元件已經分解成了Pad，overlay上的

Designator 也已經不再是Text型。


效果圖如下：
