一. PCB樣板拼板的必要性

        首先從數量上來說, PCB電子工程師在設計好電路，并完成PCB Layout之后，在批量生產前都要向工廠進行小批量試產（即PCB打樣），在打樣的過程中有可能會發現板子上的各種各樣的問題，從而進行改進。這就要慎重選擇打樣數量，以有效控制成本。所以5片，10片的數量是很常見的。其次就是不同工程師設計的PCB板承載的信息是不一樣的，其板子的大小也就各不相同，5CMX5CM,10CMX10CM 等等各種尺寸的都有！而加工PCB的生產原材料的尺寸一般是1.2x1(米），假如一塊1.2x1米的原料板只用來成產5片10cmx10cm的PCB板，那這個材料的浪費就很明顯，成本的增加是供需雙方都不愿看到的。所以，PCB打樣廠家就為了節約成本和提高生產效率，將不同客戶、不同尺寸、相同工藝的PCB板拼到一起來加工生產，然后再裁開出貨給客戶。

二.   我公司PCB樣板拼板流程

    1.拼版尺寸設計
          拼版尺寸設計，是指根據客戶提供的成品單元尺寸，結合工廠各制程設備的加工能力，參考板料的尺寸規格，設計出能夠使客戶板件質量最優化、生產成本最低、生產效率最高、板料利用率最高的拼版尺寸

    2. 拼版尺寸設計影響因素
           拼版尺寸設計不但受到客戶成品單元尺寸的影響、本司工廠各個工序制程設備加工能力的限制，而且受到上游供應商板料尺寸規格的制約。所以，對拼版尺寸設計產生影響的因素來自于方方面面，諸如
 客戶方面：
          成品單元尺寸、板件外形形狀、外形加工方式、表面處理方式、層數、完成板厚、特殊加工要求等等。
 工廠方面：
          多層板層壓方式（主要影響因素）、拼版通斷、管位方式、各個工序設備加工能力、外形加工方式等等。
 供應商方面：
          板料生產廠家提供的板料尺寸規格、B片尺寸規格、干模尺寸規格、RCC尺寸規格、銅箔尺寸規格等等。

    3.我司的拼版尺寸設計規則(主要講雙面板）

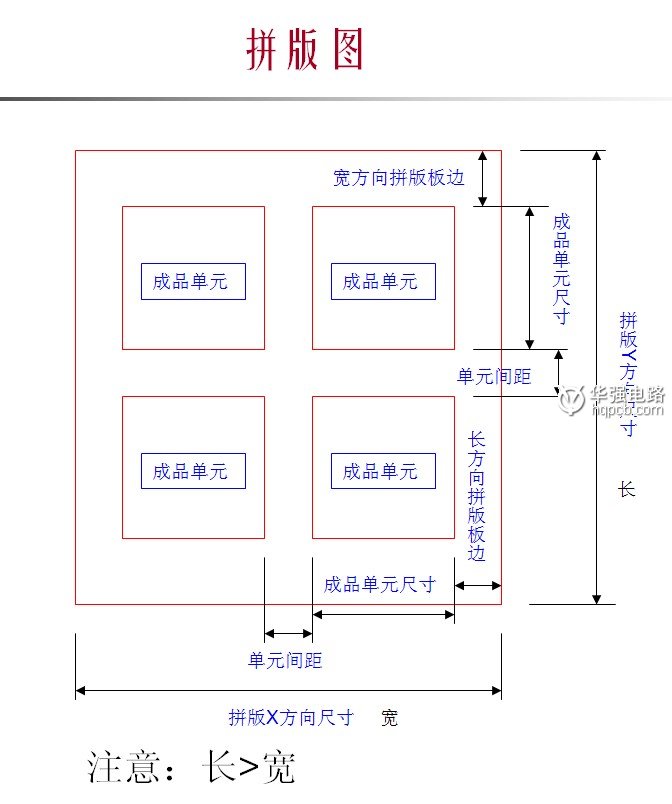

         拼版圖


         雙面板單元間距：一般雙面板單元間距1.5mm-1.6mm ,通常設計為1.6mm

         雙面板一般拼版板邊：4mm-8mm。

         雙面板最佳拼版尺寸:  常用的板料尺寸：1245mmX1041mm, 最佳開料尺寸520X415,415X347，347x311,
                                                 520x347,415x311,520x311等。
