pcb打樣的英文全稱
PrintedCircuitBoard proofing
pcb打樣詳細介紹

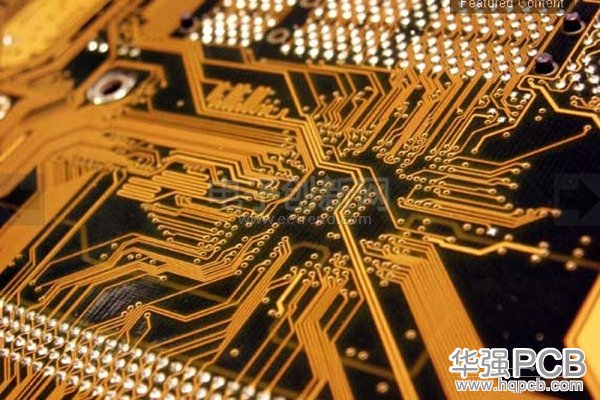

PCB的中文名稱為印制電路板，又稱印刷電路板、印刷線路板，是重要的電子部件，是電子元器件的支撐體，是電子元器件電氣連接的提供者。由于它是采用電子印刷術制作的，故被稱為“印刷”電路板。
PCB打樣就是指印制電路板在批量生產前的試產，主要應用為電子工程師在設計好電路，并完成PCB Layout之后，向工廠進行小批量試產的過程，即為PCB打樣。而PCB打樣的生產數量一般沒有具體界線，一般是工程師在產品設計未完成確認和完成測試之前，都稱之為PCB打樣。
PCB打樣注意事項
PCB打樣注意事項，一般包含兩個群體，一個是工程師群體，另一個是PCB打樣廠家。
作為工程師群體，打樣注意事項則有：
1、慎重選擇打樣數量，以有效控制成本。
2、特別確認器件封裝，避免因封裝錯誤導致打樣失敗。
3、進行全面的電氣檢查，提升PCB板的電氣性能。
4、做好信號完整性布局，降低噪聲提升PCB穩定。
作為PCB打樣廠家，打樣注意事項有：
1、認真檢查PCB文件資料，避免資料問題。
2、全面進行工藝核準，與自已廠家進行工藝配置。
3、控制好生產數量，減低成本并保重質量。
4、與打樣客戶進行注意事項溝通，提前預防事故發生。
PCB打樣市場分布
PCB打樣的需求群體主要集中在電子產品較為發展的地區，主要有深圳、北京、上海、蘇州、杭州、西安、成都、長沙等城市。
PCB打樣最好的廠家
目前行業內最好的PCB打樣廠家是深圳華強集團旗下的(http://www.c19fb.cn/)華強PCB。華強PCB自主開發的ERP系統支持在線下單，在線計算價格等功能，為工程師及采購群體避免了下單的復雜煩瑣，同時不需要議價，具有更清晰而簡捷的操作性。
