PCB抄板訣竅

2014/06/24

Terry

8201

   PCB抄板就是通過技術手段將pcb電路板進行復制。難度比較大，也可以說是高精尖技術。 抄板并不全是做盜版使用的。為了開發自己的功能有時需要對樣機進行分析研究。由于工作的需要，有一款直流NEC芯片驅動的模塊需要分析。由于NEC變頻驅動芯片的性能了解的不透切。所以希望保持原來的線路的特點，直接抄PCB。

    下面我將全面介紹PCB線路抄板的方法和步驟：
    第一步，首先在紙上記錄好所有元氣件的型號，參數，以及位置，尤其是二極管，三級管的方向，IC缺口的方向。要把原理畫出來，由于我們不單單只是抄襲，要分析原理。所以元器件的型號一定要準確。畫原理圖的目的是為了以后更改和檢查的時候比較方便，更加準確。最好能有相機拍下來。可以為以后的參考。

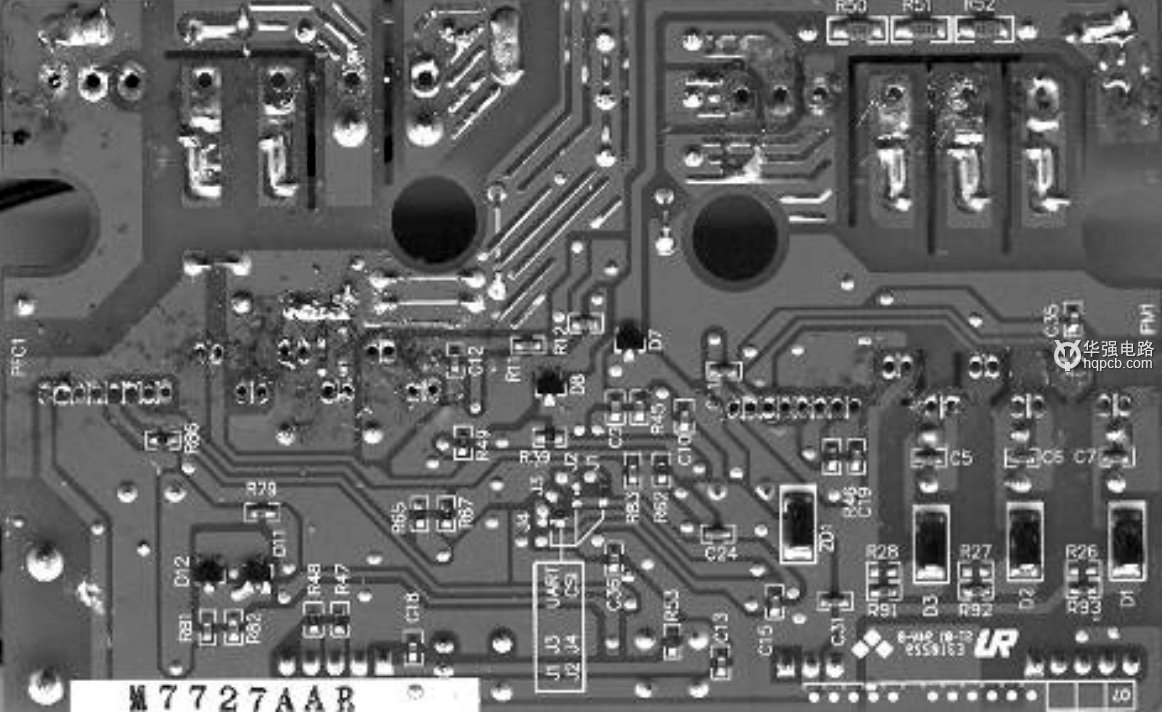

    第二步，拆掉所有器件，把所有焊盤的孔的錫去掉，不這樣的話可能會導致焊盤位置的精度不高。用酒精清洗干凈。再用水紗紙將頂層和底層輕微打磨，打磨到銅膜發亮，然后進行掃描。掃描時候不要把分辨率調的很高，一般建議把分辨率改為600DPI，已我們目前的電腦，分辨率太高可能會死機。要保存為BMP格式，注意掃描的時候PCB要放正當，如果不當的話，孔位對不準，前工盡棄。掃描用黑白色。掃描圖片如下：

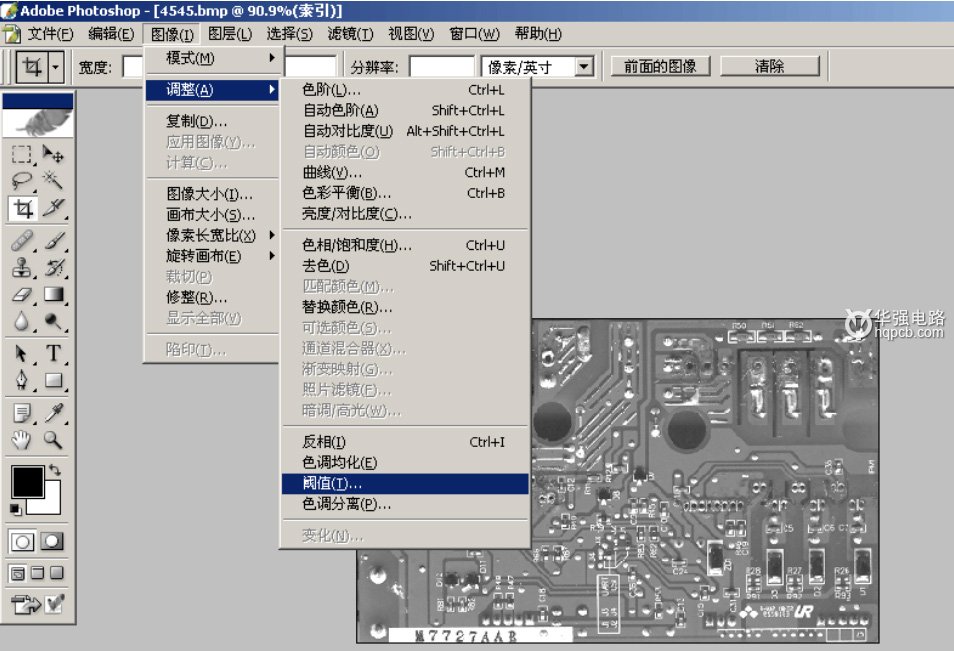

然后打開PHOTOSHOP 更改圖片的閥值和對比度，把圖片轉換成黑白兩色圖片。更改之前需要把多余的部分進行裁減。這樣可以減少轉換之后的文件很大，同時也可以更清楚的知道PCB的尺寸和大小。由于此板是雙面板，而且板的大小比較小，所以我在抄板的時候沒有去掉絲印，也沒有對銅箔進行打磨處理。但是同樣可以達到抄板的目的。

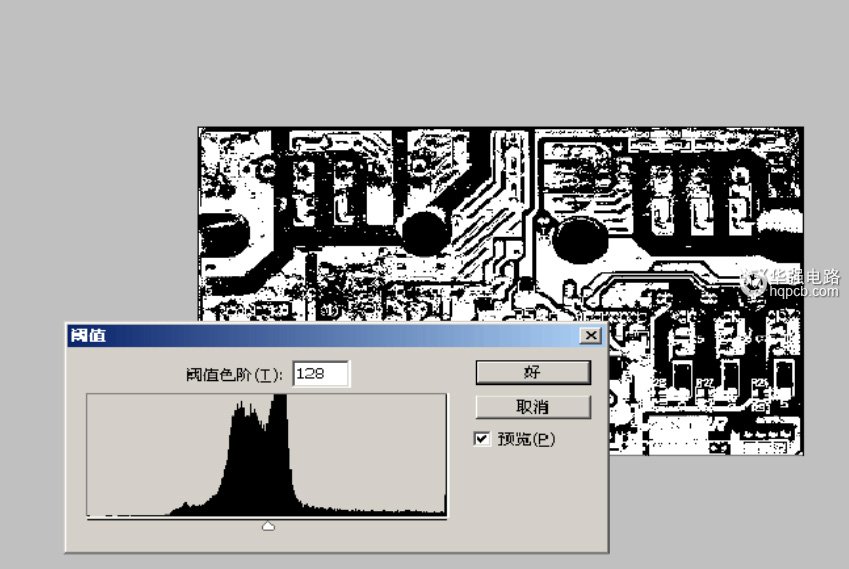

更改閥值，選擇出理想的數值，可以把圖片改變成黑白兩色，去掉中間的灰度

華強PCB：PCB抄板訣竅

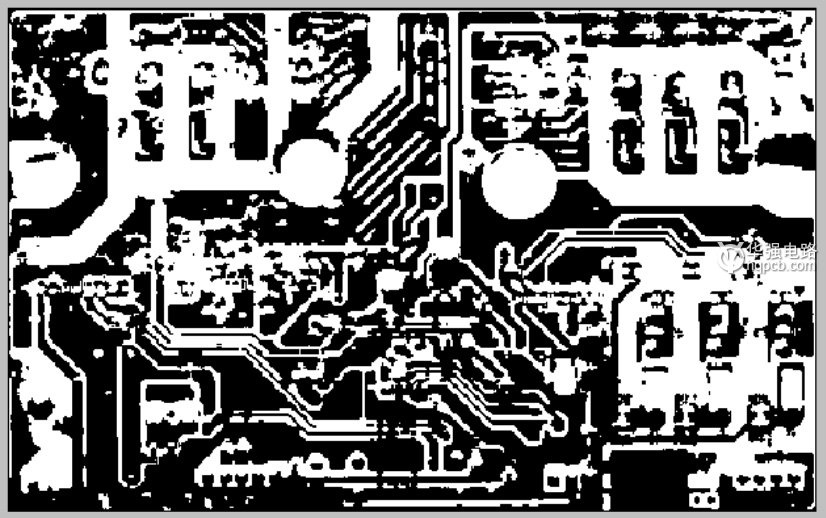

由于轉換過來的圖紙會有很多獨立的小點，放大之后可以看見許多的小黑點。

華強PCB：PCB抄板訣竅

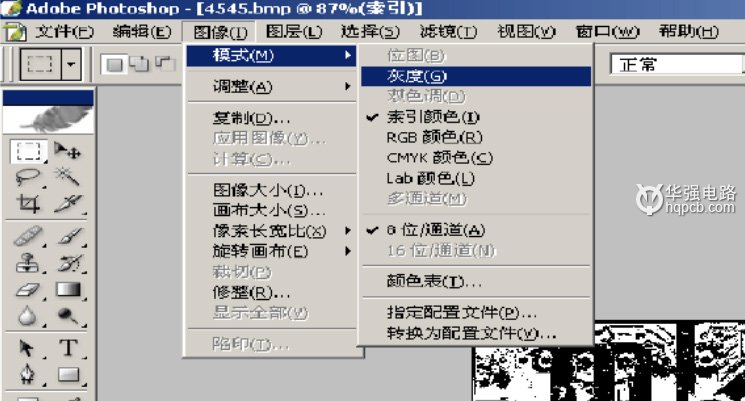

所以要對圖片進行。首先需要進行文件轉換，把文模式件轉變為灰度

華強PCB：PCB抄板訣竅

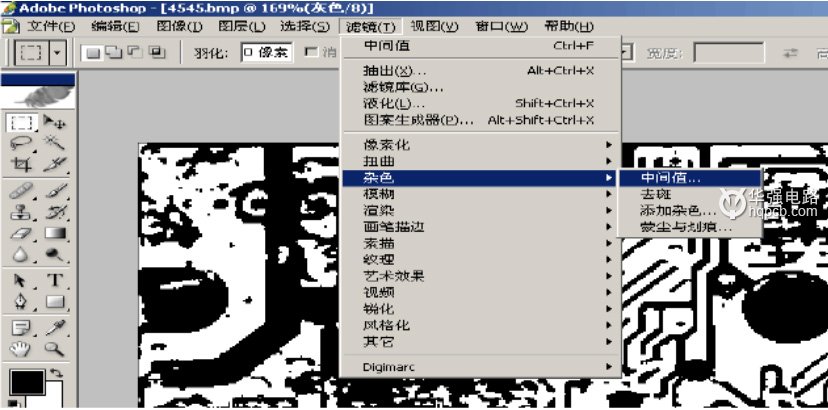

然后選擇去雜色

選擇合適的中間值得到合適的圖片。然后對圖片進行反色，反色的目的就是銅箔用顏色顯示出來。如果沒有反色，銅箔就沒有顏色顯示

華強PCB：PCB抄板訣竅

然后保存為BMP文件，深度為1。
如果是底層的圖片，還需要對圖片進行鏡像處理。

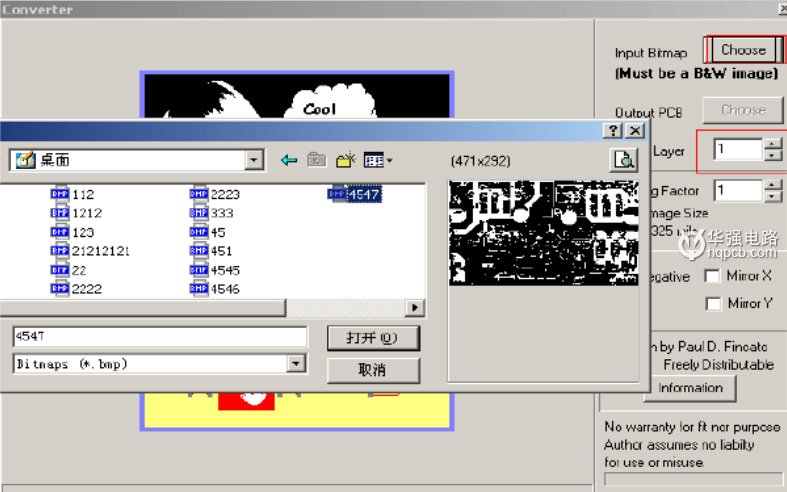

第三步，導入PCB，需要一款BMP轉換成為PCB的文件。我采用的是BMPtoPCB.exe。文件說明

1、圖形文件必須是黑白圖像

2、輸出的PCB文件對應的layer 如下：
layer 1 top layer layer 7 top overlayer
layer 6 botom layer layer 11 keep-out layer

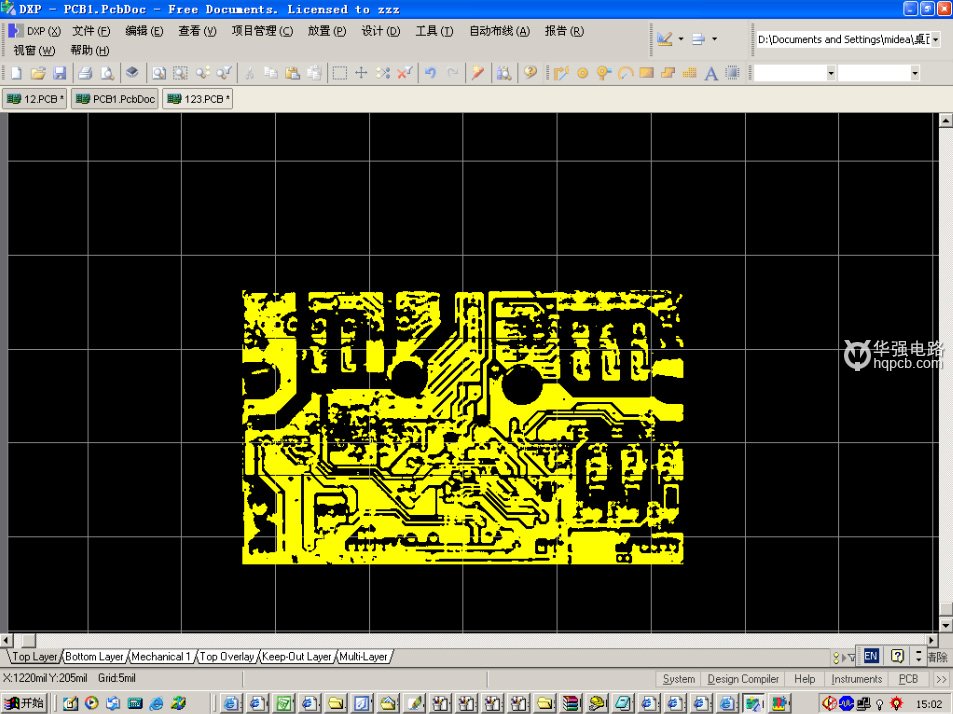

依上圖CHOOSE 剛保存的圖片，在PCB圖層選1（如果是底層需要選擇6）。然后OUTPCB上電擊，生成PCB文件。但是為了實際好描線一般把它改為其它層面，比如絲印層。

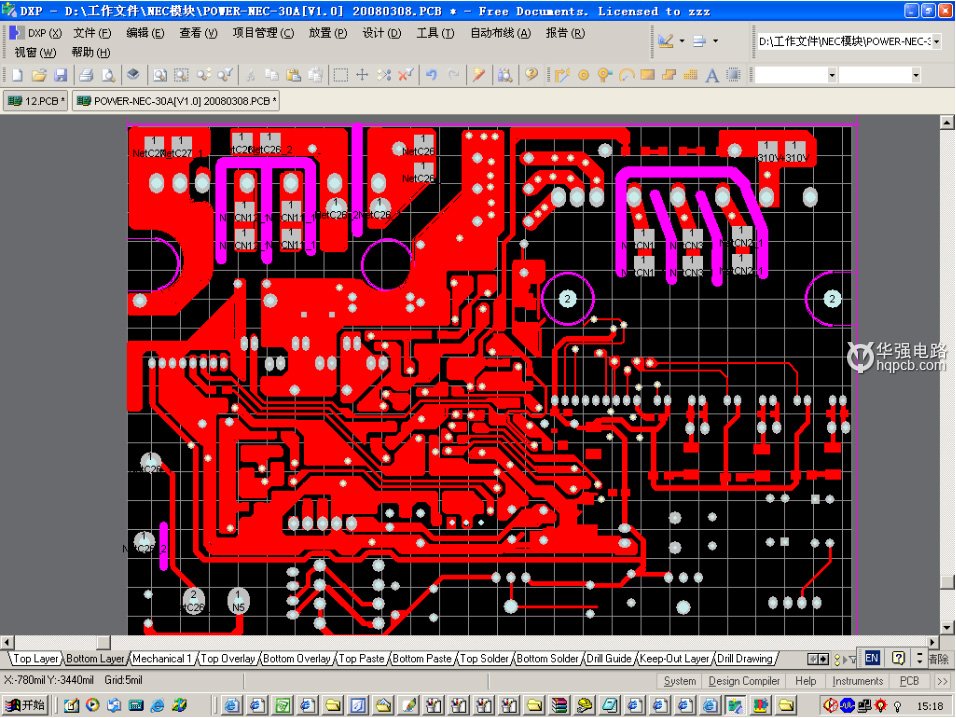

現在要對PCB的尺寸進行確認。由于轉換過來的時候尺寸可能會更改，需要調整BMP文件。在/圖象/布畫大小內進行調整。直到尺寸合適。然后在原理圖上增加網絡，添加元器件，然后根據上面圖進行描線。把元器件放到原來的位置。連線，完成之后刪除上面的黃色線部分。最終得到圖片如下：由于我對原理圖進行了一些更改，所以和原來的PCB的尺寸有所出入。主要是更改了一款芯片。增加了電源部分。
