關于≤0.50mm的插件孔設計事宜
2018/02/06
華強PCB
0
14035 分享到
近期更新
2018/02/06華強PCB014035 技術中心
2018/02/06華強PCB014035
2018/02/06華強PCB014035近期更新
掃描二維碼咨詢客戶經理
關注華秋電路官方微信
實時查看最新訂單進度
聯系我們：
工作時間：
<strike id="46yky"></strike>
<strike id="46yky"></strike>
工程設計默認為≤0.50mm都是為過孔，導致成品板孔徑偏小.對客戶端、PCB工廠都造成很大的困擾，
建議客戶：
一：插件孔〉0.6mm.
二：如有≤0.50mm的插件孔，請下單備注：有≤0.50mm的插件孔

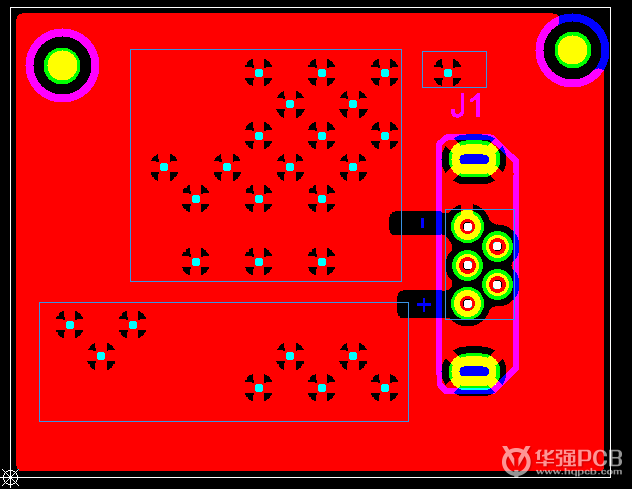

1：如圖框住0.3MM孔,在制作過程中，只能根據自己的經驗打開字符層參考字符框線判斷是過孔還是插件孔.
2.如圖箭頭處0.3MM孔，在制作過程中，只能根據自己的經驗打開字符層參考字符框線判斷是過孔還是插件孔.
3.如圖框住0.4MM孔，在制作過程中，只能根據自己的經驗打開字符層參考字符框線判斷是過孔還是插件孔.
