完成復雜一點的3d元器件一般是通過pro/e SolidWorks等軟件做好后導出step文件提供給altium designer，不過這樣前提得學pro/e SolidWorks，不會怎么辦，在要求不是怎么復雜得時候可以自己利用ad中的3d  body方便快捷做一些簡單的3d元器件(也是剛玩這個不久，覺得挺好玩滴，說的不對的地方還請見諒哦）

一，規則的元器件

.做一個0805封裝的電阻：

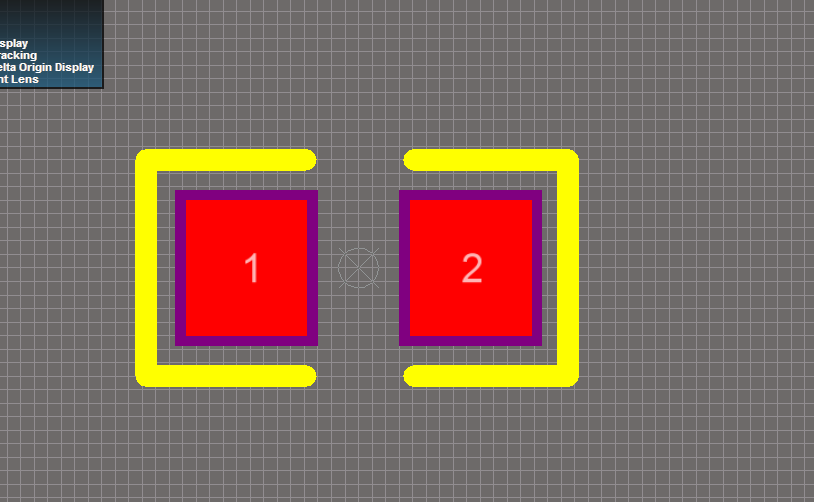

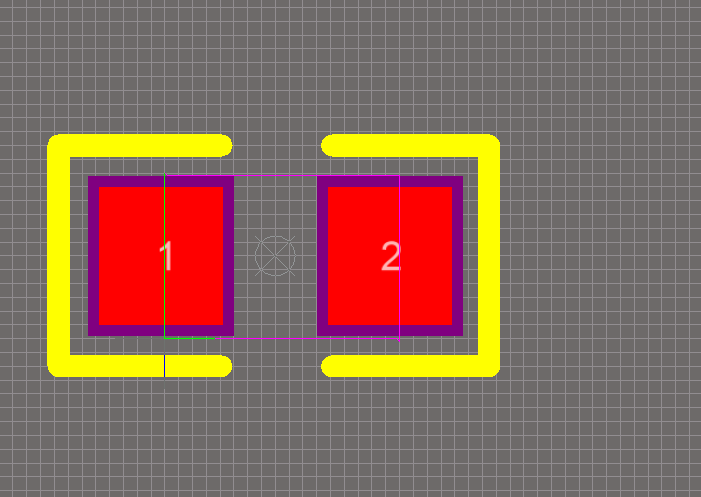

（1）畫一個一般的0805電阻封裝

（2）在此環境下打開菜單place->3D-Body后彈出下面設置窗口：

上圖中 1 設置器件高度   2 處設置器件顏色   3設置離板面的距離（如果過大看上去物體懸空）

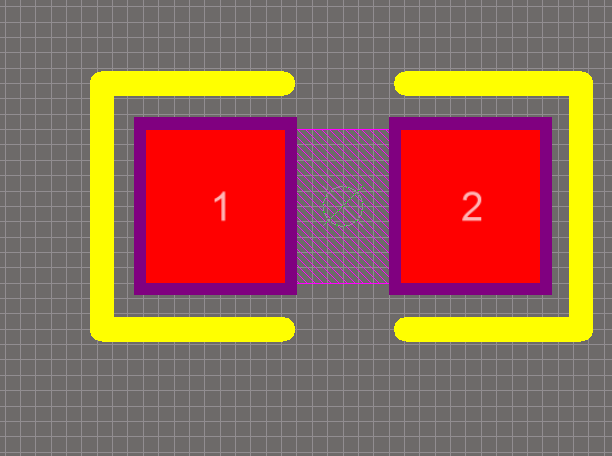

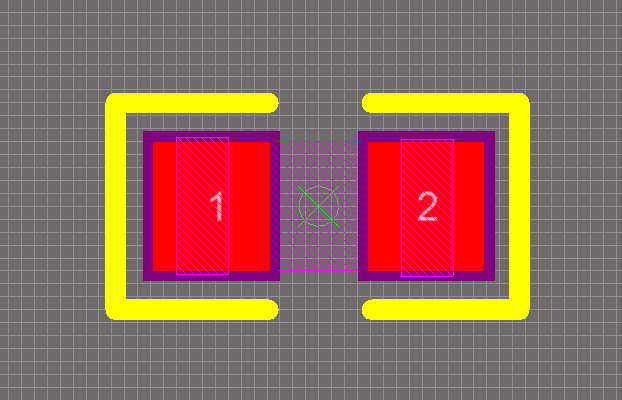

（3）以上設置好后ok進行畫mechanical13層網格（即物體現狀）

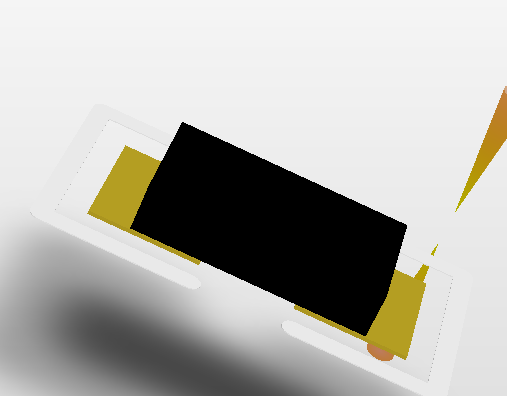

（4）英文輸入狀態下按數字3切換看3d效果,

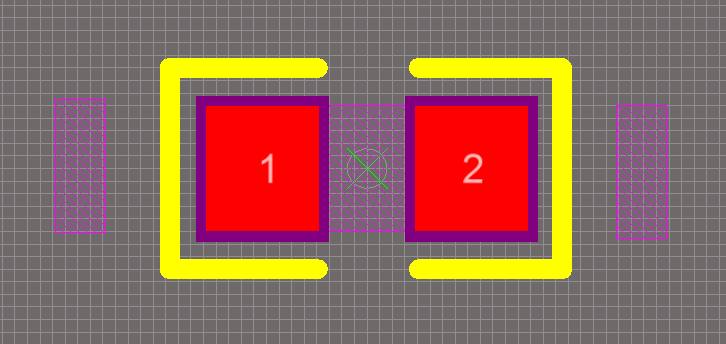

(5)j接下來就是修飾了，可以用同樣的方法在兩端添加銀白色柱體這樣看上去更像電容（電阻）

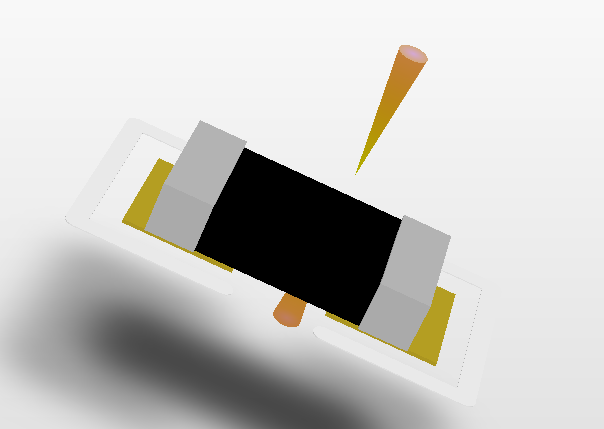

3D效果圖（是不是稍微好看些咯）

二、不規則元器件3d模型的簡單繪制

  因?yàn)樵趍echanical13 無法直接畫如圓弧等形狀網格（即物體），不過通過間接的方式可以得到：

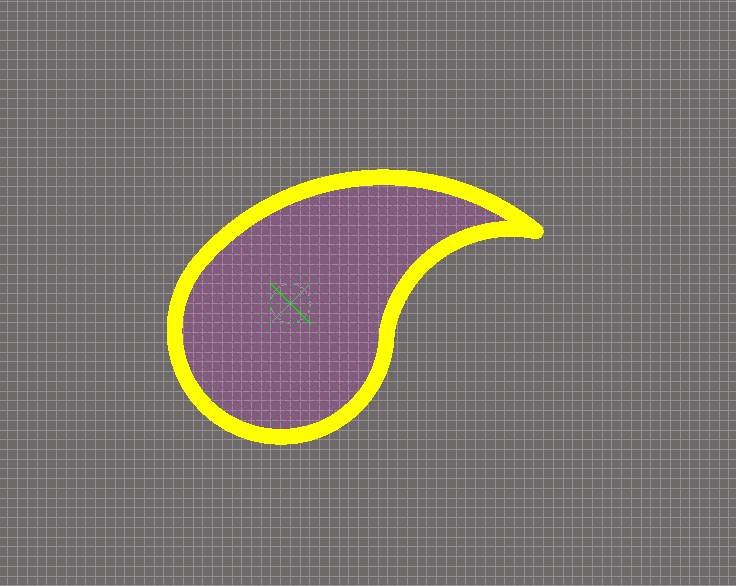

（1）在封裝圖界面下選擇top over層先把要的形狀畫出來（這里以隨便來一個）：

，

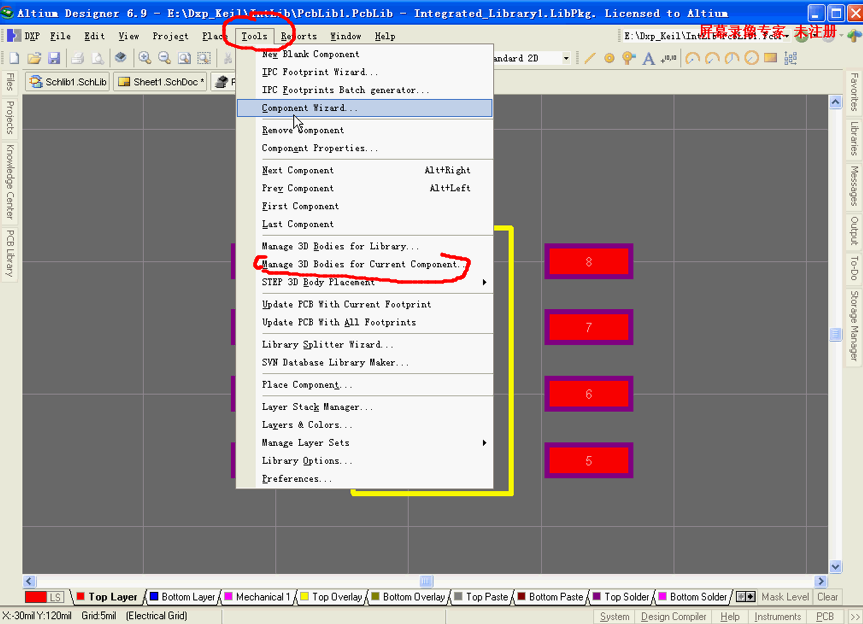

（2）如圖打開tool菜單下為當前元器件添加3d封裝

（下圖里面的器件和上圖的不一樣，呵呵這個圖是在視頻上接下來的，只是因?yàn)閠ool下的菜單沒法截圖）

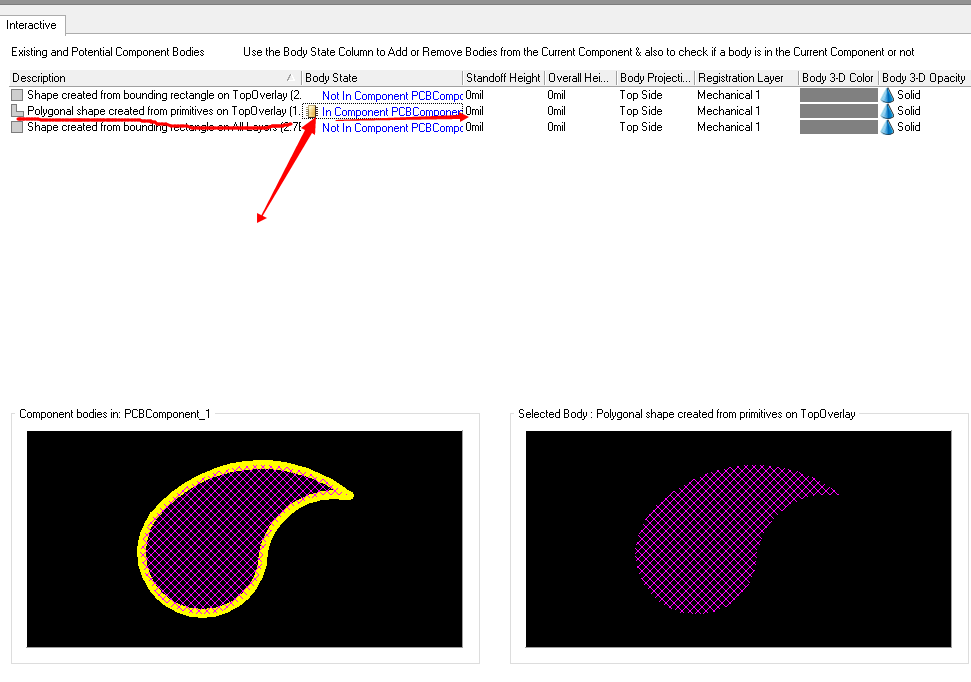

點擊上圖中所示“為當前元器件添加3d封裝”變彈出：

里面1,2,3其實是ad根據你器件現狀自動生成的一些可選擇現狀，你可以分別點1,2,3、、、、處預覽看看是否有合適的，這里我要的是2

注意點箭頭處，這樣實際上就已經完成，關閉此窗口回到封裝庫頁面可以看到：

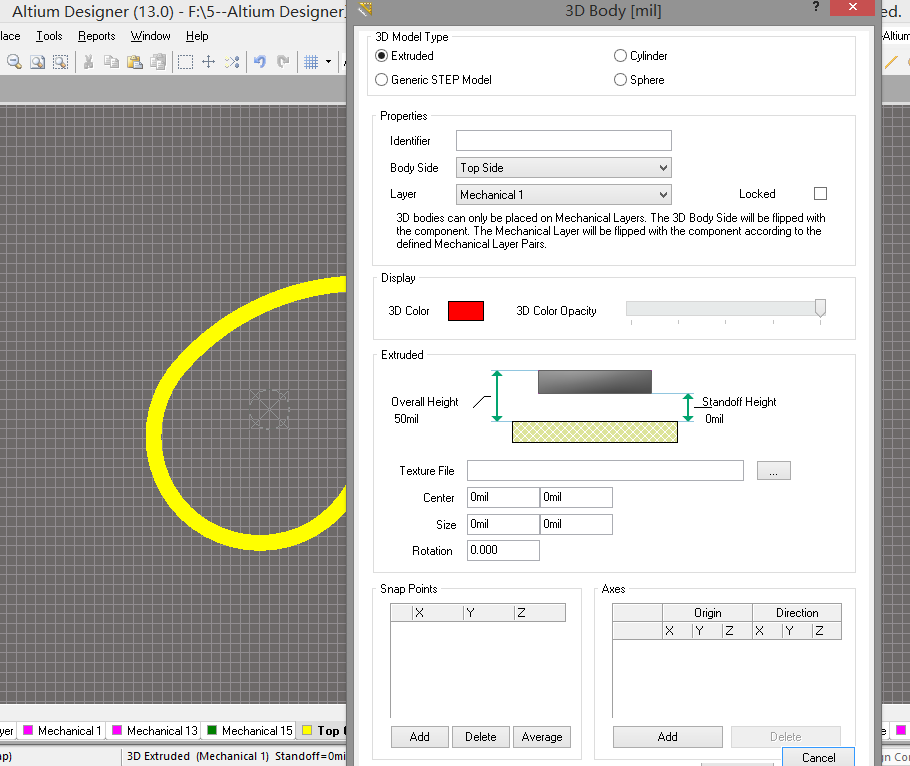

（3）雙擊圖中粉紅網格可以進行物體高度等信息設置，即和之前一規則元器件的設置相同

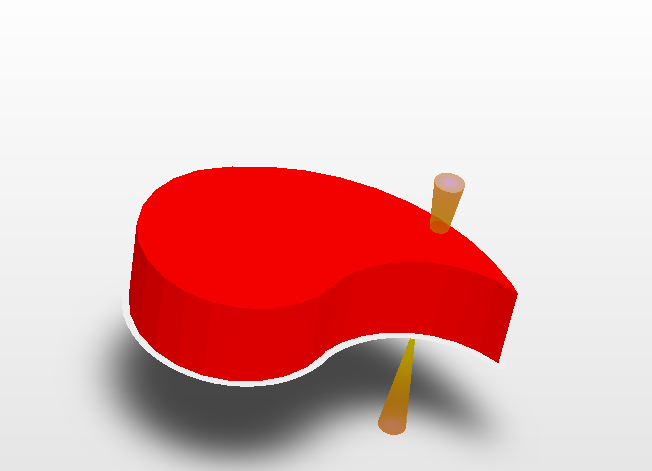

設置完事后回到封裝庫元器件頁面看看是什么效果：

到此基本完成（這里只是簡單說說怎么畫，其他的“按部就班”），

下面的是畫的一些簡單的元器件：

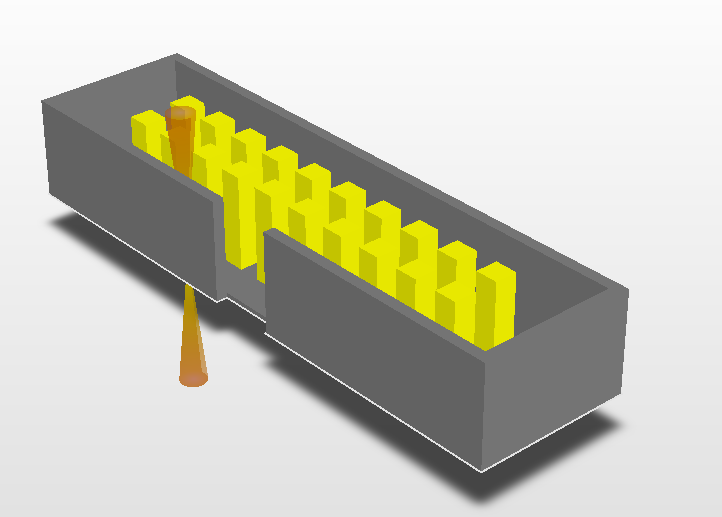

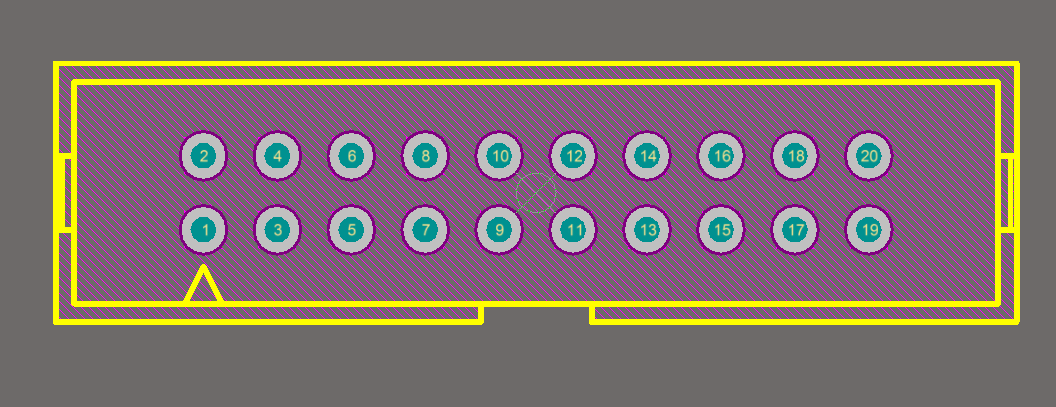

（1） jtag仿真接口：

（2）紐扣電池：
