CAM350使用技巧學習資料合集

CAM350使用技巧學習資料合集包含：

CAM350導入Allegro光繪說明.pdf

CAM350拼板說明.pdf

CAM350拼板說明-續.pdf

CAM350軟件的學習筆記.pdf

CAM350使用手冊.pdf

CAM350教育設計.pdf

CAM培訓手冊.pdf

有需要的朋友可以在本文下方點擊下載。

內容簡介：

CAM350導入Allegro光繪說明：

本人之前遇到過 CAM350 導入 Allegro 格式光繪后鉆孔偏移、異型孔不顯示的問題，搗鼓過之后找到一個方法，在 Allegro 群友的建議下制作該文檔進行適當?shù)恼f明，僅供參考，歡迎朋友們指正。

1. 導入 Gerber 文件

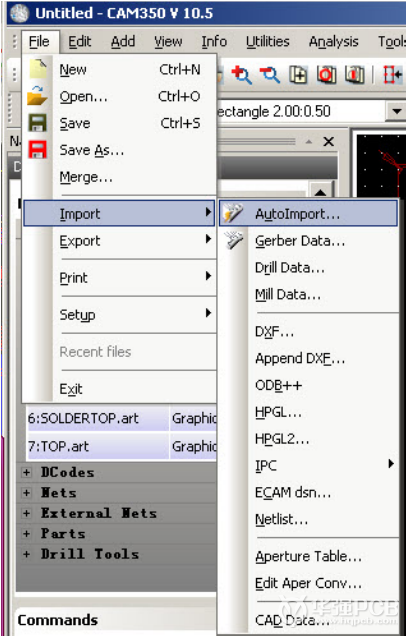

鑒于手工導入 Gerber 文件需要逐層設置，過于麻煩，所以采用自動導入。

...

CAM350軟件的學習筆記.pdf

一. Gerber 知識

Gerber 文件的格式包括：

RS-274-X （常用）

RS-274-D （常用）

RS-274

Fire 9000

Mda 9000

Barco DPF

標準的gerber file 格式可分為RS-274 與RS-274X 兩種，其不同在于：

RS-274 格式的gerber file 與aperture 是分開的不同文件。

RS-274X 格式的aperture 是整合在gerber file 中的，因此 不需要aperture 文件( 即，內含D  碼)。

所以，PCB 生成Gerber 最好就是選用RS-274x 格式，既標準，又兼容性高。

數據格式：整數位+小數位 。常用：

3：3（公制，整數3 位，小數3 位）

2：4（英制，整數2 位，小數4 位）

2：3（英制，整數2 位，小數3 位）

3：3（英制，整數3 位，小數3 位）

前導零、后導零和不導零：

例：025690 前導零后變?yōu)椋?5690 (Leading)

025690 后導零后變?yōu)椋?2569 (Trailing)

025690 不導零后變?yōu)椋?25690 (None)

單位：

METRIC（mm）

ENGLISH（inch or mil）

單位換算：

1 inch ＝ 1000 mil ＝ 2.54 cm ＝ 25.4 mm

1 mm ＝ 0.03937 inch ＝ 39.37 mil

GERBER 格式的數據特點：

數據碼：ASCLL、EBCDIC、EIA、ISO 碼，常用：ASC II 碼。

數據單位：英制、公制、常用：英制。

坐標形式：相對坐標、絕對坐標，常用：絕對坐標。

數據形式：省前零、定長、省后零，常用：定長。

...
