Protel99制作PCB板時各層的含義介紹:

toplayer - 頂層布線層

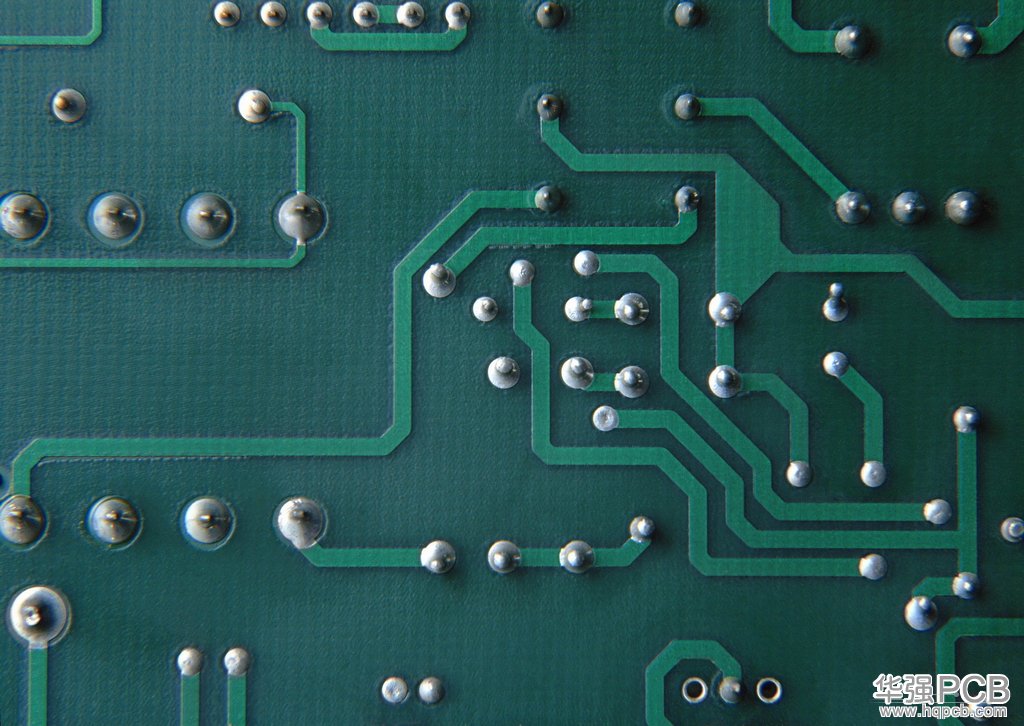

bottomlayer -底層布線層：具有電氣特性的走線。就是線路板上連接各個元器件引腳的連線。

mechanical -機械層：是定義整個PCB板的外觀的，其實我們在說機械層的時候就是指整個PCB板的外形結構。

keepoutlayer -禁止布線層：禁止布線層是定義我們在布電氣特性的銅時的邊界，也就是說我們先定義了禁止布線層后，我們在以后的布線過程中，所布的具有電氣特性的線是不可能超出禁止布線層的邊界。

topoverlay -頂層絲印層
bottomoverlay - 底層絲印層：定義頂層和底層的絲印字符，就是一般我們在PCB板上看到的元件編號和一些字符。

toppaste - 頂層焊盤層
bottompaste - 底層焊盤層：頂層和底層焊盤層，它就是指我們可以看到的貼片元件的焊盤。

topsolder - 頂層阻焊層
bottomsolder - 底層阻焊層：由于PCB板是要默認上綠油的，用這兩個層畫線的地方就會開個“天窗"，不上綠油。在一些需要大電流流通的地方可以使用，以便另外加焊錫。

multilaye這個層實際上就和機械層差不多了，顧名思義，這個層就是指PCB板的所有層。
