1，在Pads Layout中打開PCB文件，先鋪上地。如下圖所示：

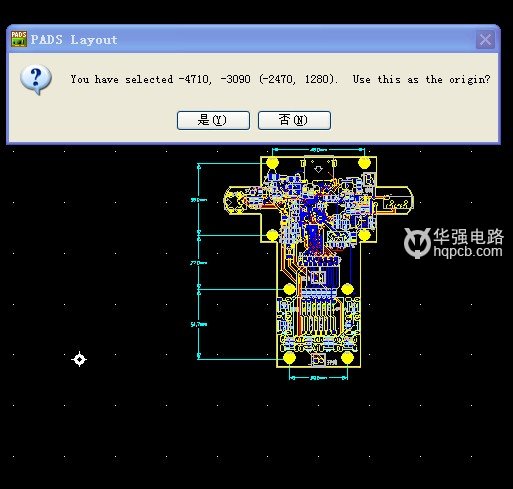

2，設置原點，原點不能設在板邊，需要距離板邊一點距離。如下圖所示：

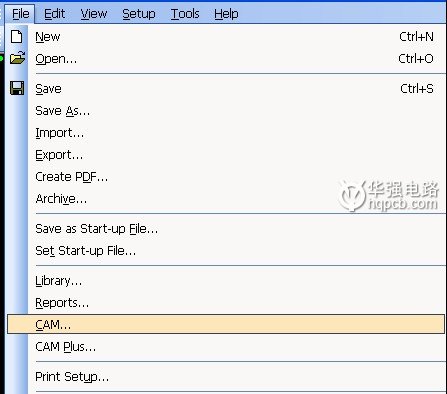

3，進入CAM。如下圖所示

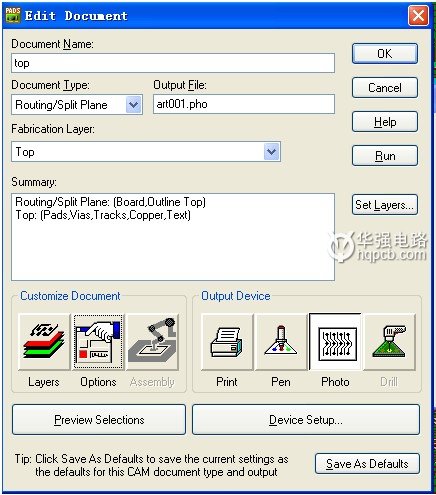

4，Document Name定義名字，頂層設成top，Document Type設成Routing/Split Plane
，Output File也可以自己定義名字，F(xiàn)abrication Layer設成相應層，如Top。如下圖所示：

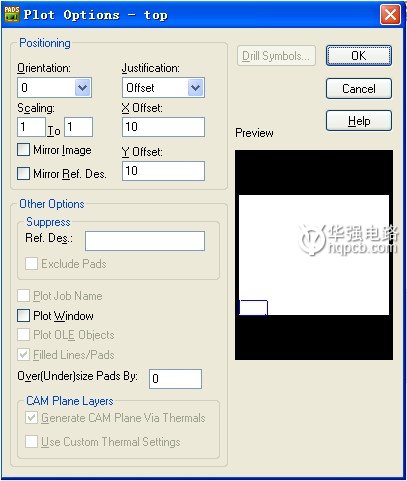

5，Customize Document下Options需要設置一下，X&Y Offset設成10，
所有層都設成一樣，如下圖所示：

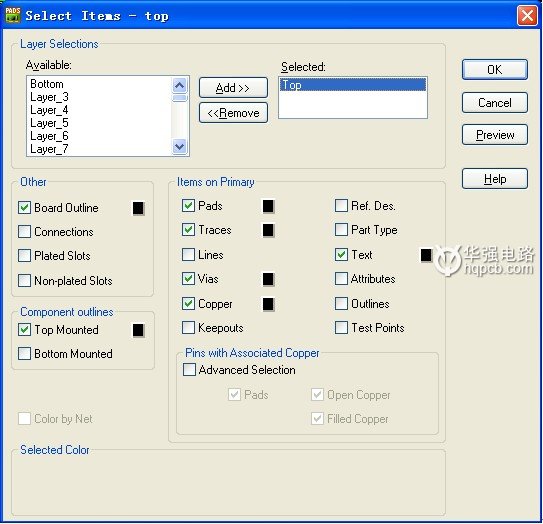

6，Customize Document下Layers需要設置一下，TOP層如下圖所示：

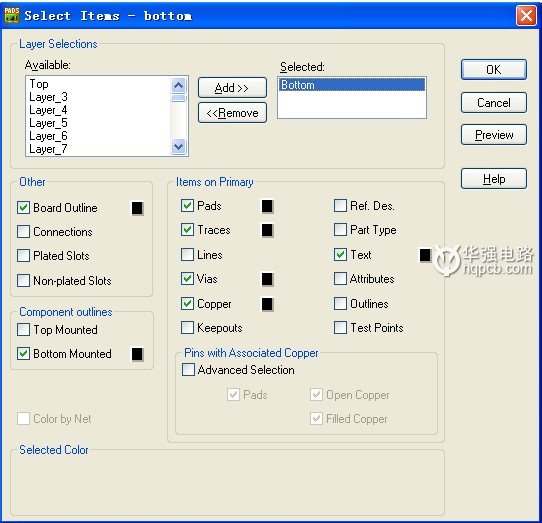

7，Customize Document下Layers需要設置一下，Bottom層如下圖所示：

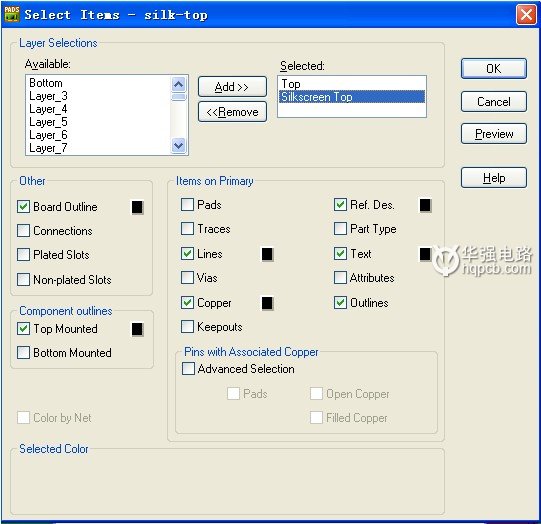

8，Customize Document下Layers需要設置一下，SilkscreenTop層如下圖所示：

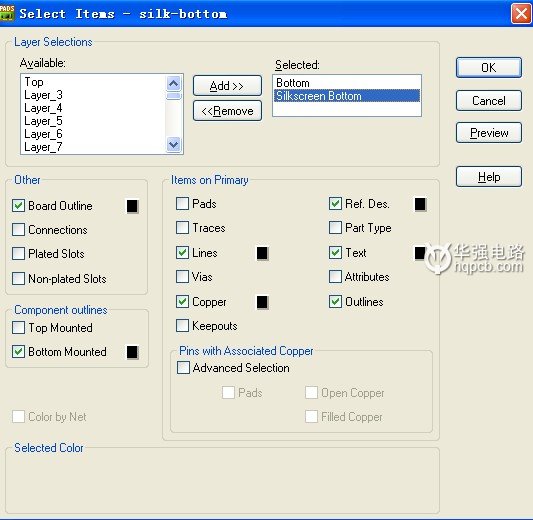

9，Customize Document下Layers需要設置一下，SilkscreenBottom層如下圖所示：

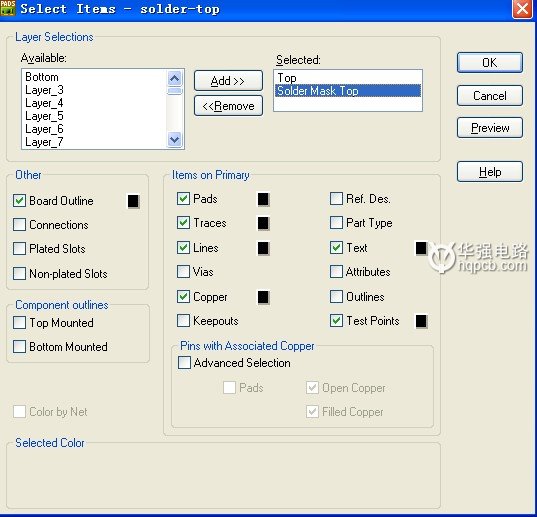

10，Customize Document下Layers需要設置一下，Solder Mask Top層如下圖所示：

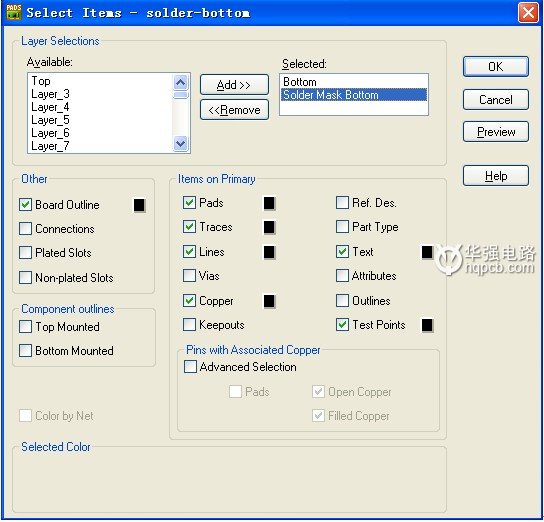

11，Customize Document下Layers需要設置一下，Solder Mask Bottom層如下圖所示：


12，Customize Document下Layers需要設置一下，Paste Mask Top層如下圖所示：

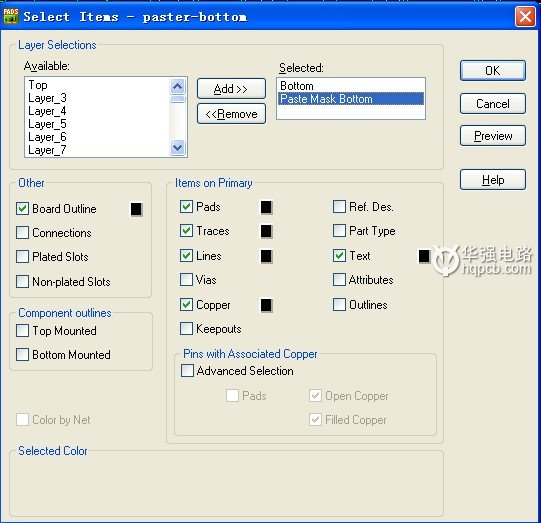

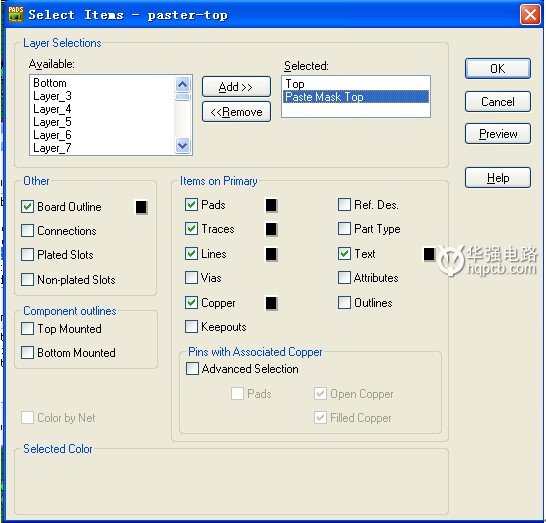

13，Customize Document下Layers需要設置一下，Paste Mask Bottom層如下圖所示：

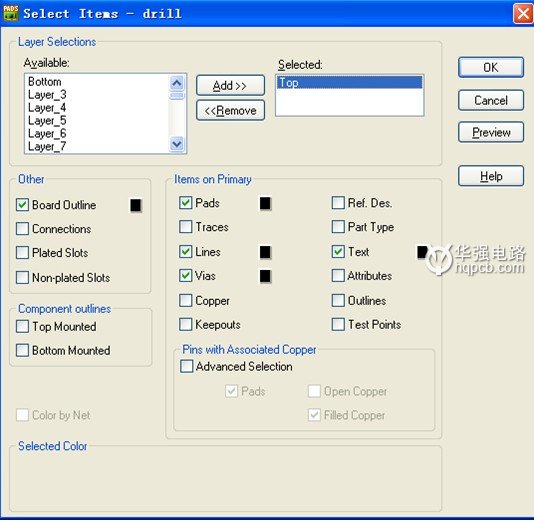

14，Customize Document下Layers需要設置一下，Drill層如下圖所示：

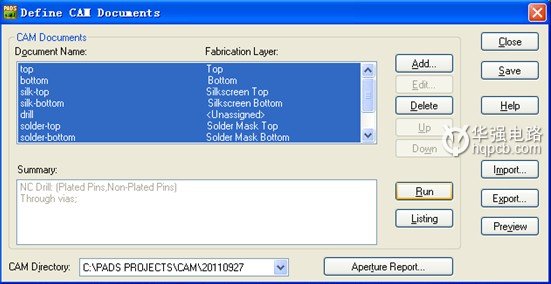

15，所有上面都設置好后，回到Define CAM Documents下，將top,bottom,silk-top,silk-bottom,drill,
solder-top,solder-bottom,paster-top,paster-bottom,ncdrill都選上，CAM Directory選擇你要存的目錄，
一般需要先定義好目錄，然后再來選擇，所有都選好后點Run就可以了，期間會出來一些需要確認的東
西，一般點Yes就可以了，如下圖所示：





到此已將GERBER文件轉出來！！
