（一）CAM的概念

       大家已有CAD的概念，但在使用光繪機的時候必須要有CAM的概念。因為每個廠的工藝流程和技術水平各不相同，要達到用戶的最終要求，必須在制作工藝中做出必要的調整，以達到用戶有關精度等各方面的要求。因此CAM是光繪生產中心必不可少的工序。前面所講的各項工藝要求，都要在光繪之前做出必要的準備工作。比如鏡像、阻焊擴大、 工藝線、工藝框、線寬調整、 中心孔、外形線等問題都要在CAM這道工序來完成。

（二）CAM所要作的工序

    1、焊盤大小的修正，合拼D碼；

    2、線條寬度的修正，合拼D碼；

    3、最小間距的檢查；焊盤與焊盤之間、焊盤與線之間、線條與線條之間；

    4、孔徑大小的檢查，合拼；

    5、最小線寬的檢查；

    6、確定阻焊擴大參數；

    7、進行鏡像；

    8、添加各種工藝線，工藝框；

    9、為修正側蝕而進行線寬校正；

   10、形成中心孔；

   11、添加外形角線；

   12、加定位孔；

   13、拼版，旋轉，鏡像；

   14、拼片；

   15、圖形的疊加處理，切角切線處理；

   16、添加用戶商標；

  （三）CAM工序的組織

    由于現在市面上流行的CAD軟件品種繁多（多達幾十種）、因此對于CAD工序的管理必須首先從組織上著手，好的組織將達到事半功倍的效果。由于Gerber數據格式已成為光繪行業的標準，所以在整個光繪工藝處理中都應以Gerber數據為處理對象。如果以CAD數據作為對象會帶來以下問題。

    1、CAD軟件種類太多，如果各種工藝要求都要在CAD軟件中完成，就要求每個操作員都要熟練掌握每一種CAD軟件的操作。這將要求一個很長的培訓期，才能使操作員成為一個熟練工，才能達到實際生產要求。這從時間和經濟角度都是不合算的。

    2、由于工藝要求繁多，有些要求對于某些CAD軟件來講是無法實現的。因為CAD軟件是做設計用的，而沒有考慮到工藝處理中的特殊要求，因而無法達到全部的要求。而CAM軟件是專門用于進行工藝處理的，做這些工作是最拿手的。

    3、CAM軟件功能強大，但全部是對Gerber件進行操作，而無法對CAD文件操作。

    4、如果用CAD進行工藝處理，則要求每個操作員都要配備所有的CAD軟件并對每一種CAD軟件又有不同的工藝要求。這將對管理造成不必要的混亂。

  綜上所述，CAM組織應該是以下結構，尤其是大中型的企業：

   a.所有的工藝處理統一以Gerber數據為處理對象。

   b.每個操作員須掌握CAD數據轉換為Gerber數據的技巧。

   c.每個操作員須掌握一種或數種CAM軟件的操作方法。

   d.對Gerber數據文件制定統一的工藝規范。

   e.CAM工序可以相對集中由幾個操作員進行處理，以便于管理。

    合理的組織機構將大大提高管理效率，生產效率，并有效地降低差錯率，從而達到提高產品質量的效果。

（四）CAM軟件

現在常見的CAM軟件有以下幾種：

1、PC Gerber(Ver5.62)

PC Gerberd在國內流行較早，得到了較為廣泛的應用，尤其在北方較為流行。由于其功能有限，無法滿足日益多樣化的要求，近年已被逐步淘汰。

其功能如下：

   （1）可以同時操作32個文件。

   （2）每個文件都可獨立操作，打開，關閉。

   （3）可以接受各種Gerber數據格式（基本格式）：相對坐標，絕對坐標，公制，英制，前補零制式，后補零制式

   （4）可以將多個Gerber拼于同一個文件中

   （5）可以進行各種編輯操作：增加，刪除，修改。

   （6）可以對以下對象進行操作:Flash, Trace,Arc,Circle,Vertex,Poly,Text.

   （7）可以進行窗口操作（Window）,組操作（Group）

   （8）可以修改D碼

   （9）D碼有9種形式：

＊Round園型

＊Square方型

＊Rect矩型

＊Target靶型

＊Thermal散熱盤

＊Donut環型

＊Octagon八角型

＊Oblong橢圓型

＊Custom自定義

   （10）可以進行數據測量。

   （11）可以進行單位變換。

   （12）可以進行旋轉，鏡像，拷貝等拼版拼片操作

   （13）可以進行輪廓線填充

   （14）可以接受1000個D碼

   其缺陷為：

    （1）只能接收自身格式的D碼表

  （2）操作速度慢

  （3）編輯功能不強

   2、View 2001(Ver 3.04)

   該軟件功能強大，反應速度快，在南方一帶較為流行。它除了PCGerber所具備的功能外，還具有以下特點：

       (1)編輯功能強大：

a.可以鎖定某個元素；

b.可以獨立關閉Pad或Trace;

c.可以將Trace切斷；

d.焊盤可以選擇單獨的顏色，以區別于線條。

   （2）顯示時放大，縮小操作簡單，速度快；單擊鼠標左鍵放大，單擊鼠標右鍵縮小。

   （3）可以接受擴展Gerber格式(內含D碼)

   （4）可以對多達100個文件同時進行操作。

   （5）可以接受以下多種CAD文件產生的D碼表：

Lavenir Mentor optrotechPADS Cadence

Interactive P-CAD pRotelZuken OrCAD

CadStar Eagle TangoEE-Designer

   （6）可以將鉆孔文件（TXT）轉換成Gerber文件。

   （7）可以將Gerber生成鉆孔文件（TXT）

   （8）可以讀入HPGL格式文件，轉換為Gerber文件。

   （9）可以將擴展Gerber分解成基本Gerber和D碼表。

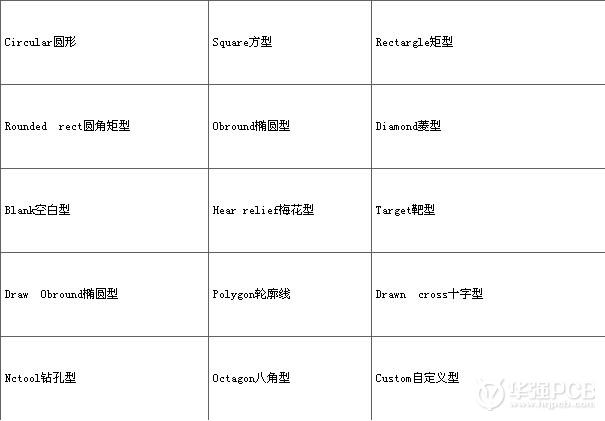

   （10）D碼有15種

   （11）可接受9990個D碼

   （12）可將DMPL文件轉換為Gerber文件。

3、ECAM:功能強大，但因價格昂貴，應用較小。

4、GCCAM:是目前國內流行的軟件中，功能最強的CAM軟件。

其突出之點是具有了負D碼的概念，突破了傳統的限制。
